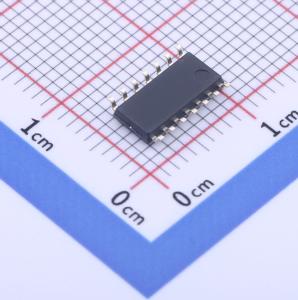

温馨提醒：图片仅供参考，商品以实物为准

FAN7393AMX

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: FAN7393AMX
商品编号: C890854
商品封装: SO-14
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

FAN7393A 是一款具有关断和可编程死区控制功能的半桥栅极驱动IC，可驱动工作电压高达 +600V 的高速MOSFET 和绝缘栅双极型晶体管(IGBT)。它具有缓冲输出级，且所有NMOS 晶体管设计为具有高脉冲电流驱动能力和最低交叠导通。飞兆的高压工艺和共模噪声消除技术可使高侧驱动器在高dv/dt 噪声环境下稳定运行。先进的电平转换电路，能使高侧栅极驱动器的工作电压在 VB S =15V 时 VS 达到 -9.8V（典型值）。 UVLO 电路可防止 VDD 和 VBS 低于指定的阈值电压时发生故障。大电流和低输出压降的特性，使得该器件适合于不同的半桥和全桥逆变器、电机驱动变频器、开关电源、感应加热，以及大功率DC-DC 转换器等应用。

商品特性

浮动通道可实现高达 +600V 的自举运行
2.5A/2.5A 的典型源电流/灌电流驱动能力
将容许负 VS 摆幅扩展到 -9.8V，用于 VB S =15V 时的信号传播
高侧输出与IN 输入信号同相
兼容3.3V 和5V 逻辑输入电平
适用于两个通道的匹配传播延迟
内置关断功能
两个通道均内置欠压锁定(UVLO) 功能
内置共模dv/dt 噪声消除电路
RD T =0W 时，内部最小死区时间为400ns
可编程导通延迟控制（死区时间）

应用领域

高速功率MOSFET 和IGBT 栅极驱动器
感应加热
大功率DC-DC 转换器
同步降压转换器
电机驱动变频器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	2.5A

	属性	参数值
	拉电流(IOH)	2.5A
	工作电压	10V~20V
	上升时间(tr)	25ns
	下降时间(tf)	15ns
	工作温度	-40℃~+125℃
