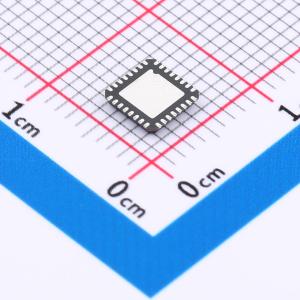

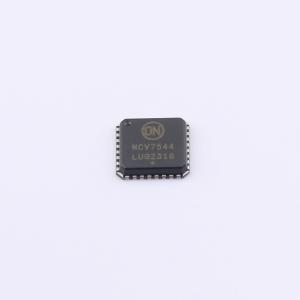

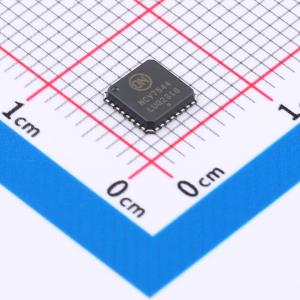

温馨提醒：图片仅供参考，商品以实物为准

NCV7544MWTXG

FLEXMos M四路半桥MOSFET预驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV7544可编程四通道半桥MOSFET预驱动器是用于驱动逻辑电平NMOS FET的FLEXMOS汽车级产品系列之一。该产品可通过串行SPI和CMOS兼容并行输入的组合进行控制。内部上电复位可实现受控上电
品牌名称: onsemi(安森美)
商品型号: NCV7544MWTXG
商品编号: C895779
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

NCV7544可编程四通道半桥MOSFET预驱动器是用于驱动逻辑电平NMOS FET的FLEXMOS汽车级产品系列之一。该产品可通过串行SPI和CMOS兼容并行输入的组合进行控制。内部上电复位功能可实现受控上电。复位输入允许外部重新初始化，故障安全输入可使器件在系统故障时安全禁用。每个通道独立监控其外部MOSFET的漏源电压，以检测故障情况。过载检测阈值可通过SPI选择，且该产品允许为每个通道设置不同的检测阈值。 FLEXMOS产品系列可通过选择外部MOSFET实现应用的可扩展性。

商品特性

支持功能安全合规性
4个用于外部逻辑电平NMOS FET的半桥预驱动器
集成电荷泵，用于：高端栅极驱动、开关式反接电池保护
5 V CMOS兼容I/O：用于控制和诊断的16位SPI接口、复位和故障安全输入、2个PWM控制输入
可编程：压摆率控制、过载保护阈值
低静态电流
可焊侧翼无铅封装
适用于汽车及其他需要独特产地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	4
	工作电压	7V~18V

	属性	参数值
	特性	过压保护
	工作温度	-40℃~+125℃
	输入高电平(VIH)	3.5V~5.5V
	输入低电平(VIL)	0V~1.5V
	静态电流(Iq)	8mA
