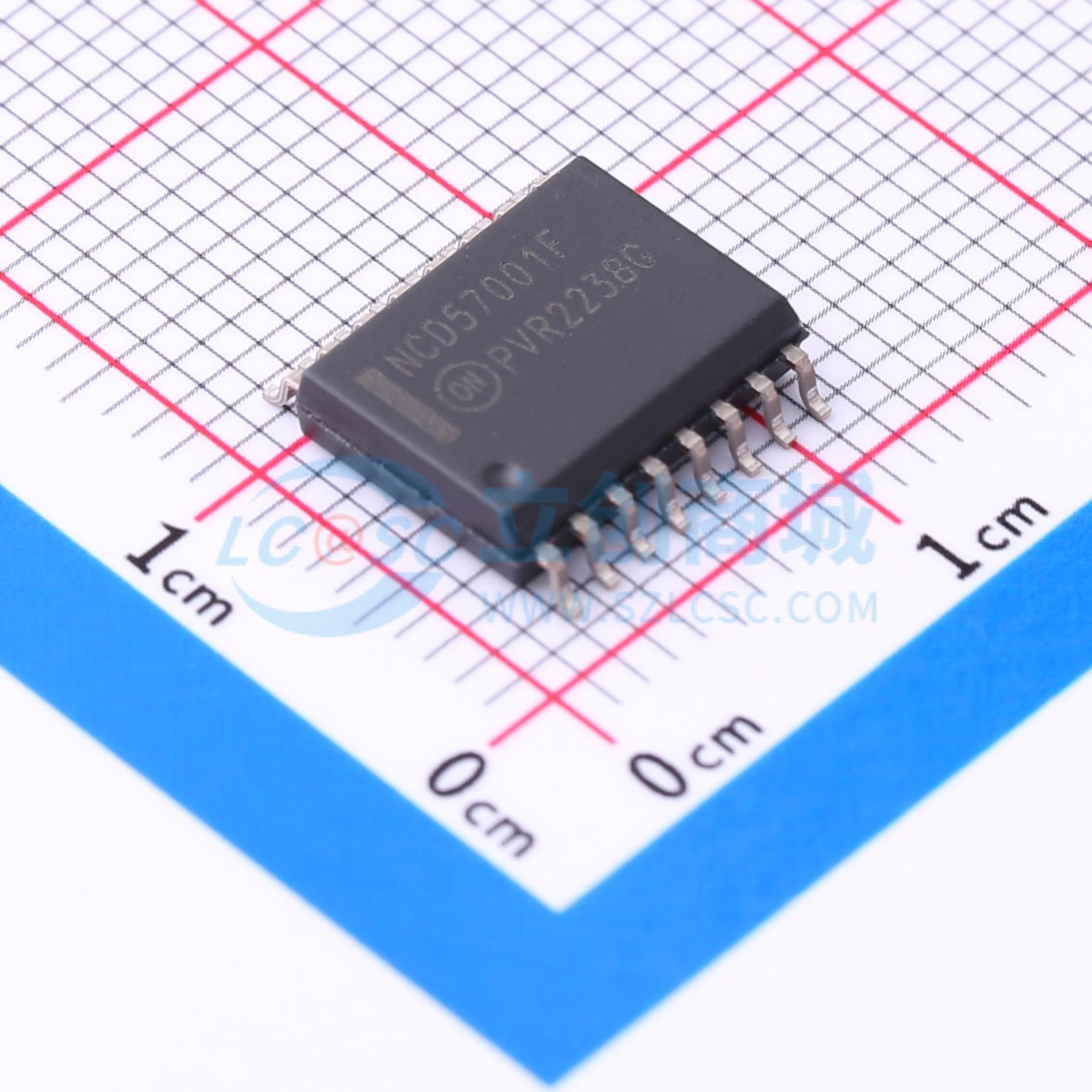

NCD57001FDWR2G

隔离式大电流IGBT栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCD57001F是NCD57001的一个变体，其软关断时间缩短，适合驱动大型IGBT或功率模块。NCD57001F是一款具有内部电流隔离功能的高电流单通道IGBT驱动器，专为高功率应用中的高系统效率和可靠性而设计。其特性包括互补输入、漏极开路故障和就绪输出、有源米勒钳位、精确的欠压锁定（UVLO）、退饱和（DESAT）保护以及退饱和时的软关断
品牌名称: onsemi(安森美)
商品型号: NCD57001FDWR2G
商品编号: C899925
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

NCD57001F是NCD57001的一个变体，其软关断时间缩短，适合驱动大型IGBT或功率模块。NCD57001F是一款具有内部电流隔离功能的高电流单通道IGBT驱动器，专为高功率应用中的高系统效率和可靠性而设计。其特性包括互补输入、漏极开路故障和就绪输出、有源米勒钳位、精确的欠压锁定（UVLO）、退饱和（DESAT）保护以及退饱和时的软关断。NCD57001F在输入侧可兼容5 V和3.3 V信号，在驱动器侧具有较宽的偏置电压范围，包括负电压能力。NCD57001F提供>5 kVrms（UL1577认证）的电流隔离和>1200 V_{iorm}（工作电压）能力。NCD57001F采用宽体SOIC - 16封装，输入和输出之间保证有8 mm的爬电距离，以满足加强型安全绝缘要求。

商品特性

在IGBT米勒平台电压下具有高电流输出（+4 / -6 A）
低输出阻抗，增强IGBT驱动能力
短传播延迟且匹配精确
有源米勒钳位，防止栅极误开启
具有可编程延迟的退饱和（DESAT）保护
IGBT短路时典型550 ns软关断
短路时IGBT栅极钳位
IGBT栅极有源下拉，严格的欠压锁定（UVLO）阈值，偏置灵活
宽偏置电压范围，包括负VEE2
3.3 V至5 V输入电源电压
5000 V电流隔离（符合UL1577要求）
1200 V工作电压（符合VDE0884 - 10要求）
高瞬态抗扰度
高电磁抗扰度
该器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

汽车电源
混合动力汽车/电动汽车动力系统
皮带驱动启动发电机（BSG）逆变器
正温度系数（PTC）加热器

数据手册PDF

放大查看下载PDF

优惠活动

5.1折起

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	7.1A
	拉电流(IOH)	7.8A
	工作电压	24V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	19ns
	传播延迟 tpLH	60ns
	传播延迟 tpHL	66ns
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1mA
