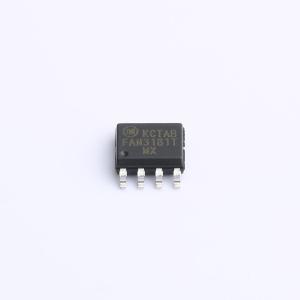

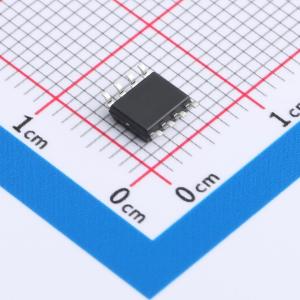

温馨提醒：图片仅供参考，商品以实物为准
FAN3181TMX
单通道2A高速、低端IGBT驱动器
- 描述
- FAN3181 在开关间隔期间提供高峰值电流脉动，适合于低端开关应用的独立式 IGBT 驱动器。 保护功能包括欠压锁定 (UVLO) 和过压保护 (OCP)、去饱和保护 (DESAT) 和故障输出保护与有源密勒箝位功能。 漏极开路的故障输出信号会在发生过流、欠压和去饱和检测时提供指示信号。 软关断功能用于提高短路或过流期间的应用可靠性。 此功能在去饱和或过流保护激活后工作，防止 IGBT 出现短路和过流情况。 通过“软”关断功能可以缓慢降低栅极电压，减少 IGBT 电流。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN3181TMX
- 商品编号
- C903475
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 11V~25V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 15ns | |
| 传播延迟 tpHL | 17ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 850uA | |
| 功能特性 | 使能关断；过流保护 |
商品概述
FAN3181适用于低压侧开关应用中的独立IGBT驱动器，可在开关期间提供高峰值电流脉冲。保护功能包括欠压锁定（UVLO）、过流保护（OCP）以及具备故障输出功能和有源米勒钳位功能的去饱和保护（DESAT）。提供开漏故障输出信号，以指示发生了过流、欠压和去饱和检测。软关断特性用于在短路或过流期间提高应用的可靠性。此特性在去饱和或过流保护激活后起作用，为IGBT提供针对短路和过流事件的保护。借助“软”关断特性，栅极电压将缓慢降低，以减小IGBT电流。
商品特性
- 工作电源电压：25 V
- 在VCC = 15 V时，典型源/灌电流驱动能力为1.5 A/2.0 A
- 输出与输入信号同相，具备有源米勒钳位
- 逐周期去饱和保护，边沿触发关断功能
- 故障输出和关断功能
- 内置VCC欠压锁定功能
- 内置软关断功能
- 内置过流保护（OCP）
- 工作结温范围：-40℃至125℃
应用领域
- 开关模式电源
- DC - DC转换器
- 空调应用中用于PFC的电机控制
