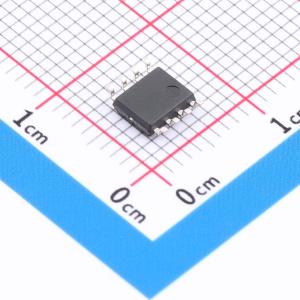

温馨提醒：图片仅供参考，商品以实物为准

FAN3227TMX-F085

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: “FAN3226-29 系列双通道 2 A 栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低端开关应用中的 N 沟道增强 MOSFET。驱动器可提供 TTL 或 CMOS 输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围，从而提供欠压锁定功能。此外，此类驱动器在 A 和 B 通道之间提供了匹配的内部传播延迟，适用于要求具有严格计时的双栅极驱动应用，如同步整流器。这样可并联两个驱动器，从而有效地使驱动单个 MOSFET 的电流能力增加一倍。
品牌名称: onsemi(安森美)
商品型号: FAN3227TMX-F085
商品编号: C903500
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

FAN3226 - 29系列双2 A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲，驱动低压侧开关应用中的N沟道增强型MOSFET。该驱动器提供TTL或CMOS输入阈值可选。内部电路具备欠压锁定功能，在电源电压未达到工作范围时，将输出保持为低电平。此外，对于需要严格时序的双栅极驱动应用（如同步整流器），该驱动器的A和B通道内部传播延迟匹配。这使得两个驱动器可以并联连接，有效将驱动单个MOSFET的电流能力提高一倍。 FAN322X驱动器的末级输出采用了MillerDrive架构。这种双极 - MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供大电流，以最小化开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3226提供两个反相驱动器，FAN3227提供两个同相驱动器。每个器件都有两个独立的使能引脚，若未连接则默认开启。在FAN3228和FAN3229中，每个通道有两个极性相反的输入，可通过第二个输入选择同相或反相配置，并具备可选的使能功能。若一个或两个输入未连接，内部电阻会对输入进行偏置，使输出拉低以关断功率MOSFET。

商品特性

行业标准引脚排列
4.5 V至18 V工作范围
VDD = 12 V时，3 A峰值灌电流/拉电流
VOUT = 6 V时，2.4 A灌电流/1.6 A拉电流
TTL或CMOS输入阈值可选
四种双独立驱动器版本：双反相 + 使能（FAN3226）、双同相 + 使能（FAN3227）、两种引脚排列的双输入配置：与FAN3225x兼容（FAN3228）、与TPS2814D兼容（FAN3229）
无输入时，内部电阻关断驱动器
MillerDrive技术
典型上升/下降时间为12 ns/9 ns（1 nF负载）
典型传播延迟小于20 ns，与另一通道的匹配误差在1 ns以内
通道并联可使电流能力翻倍
8引脚SOIC封装
环境温度范围为 -40℃至 +125℃
通过AEC - Q100认证，具备生产件批准程序（PPAP）能力
这些器件为无铅产品

应用领域

开关模式电源
高效MOSFET开关
同步整流电路
DC - DC转换器
电机控制
服务器
符合汽车标准的系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	3A
	工作电压	4.5V~18V
	上升时间(tr)	12ns
	下降时间(tf)	9ns
	工作温度	-40℃~+125℃
