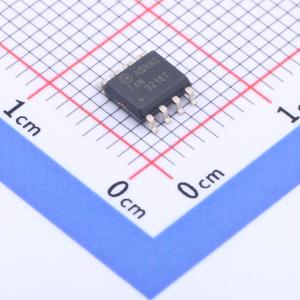

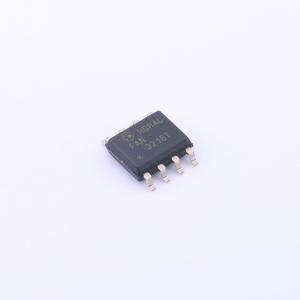

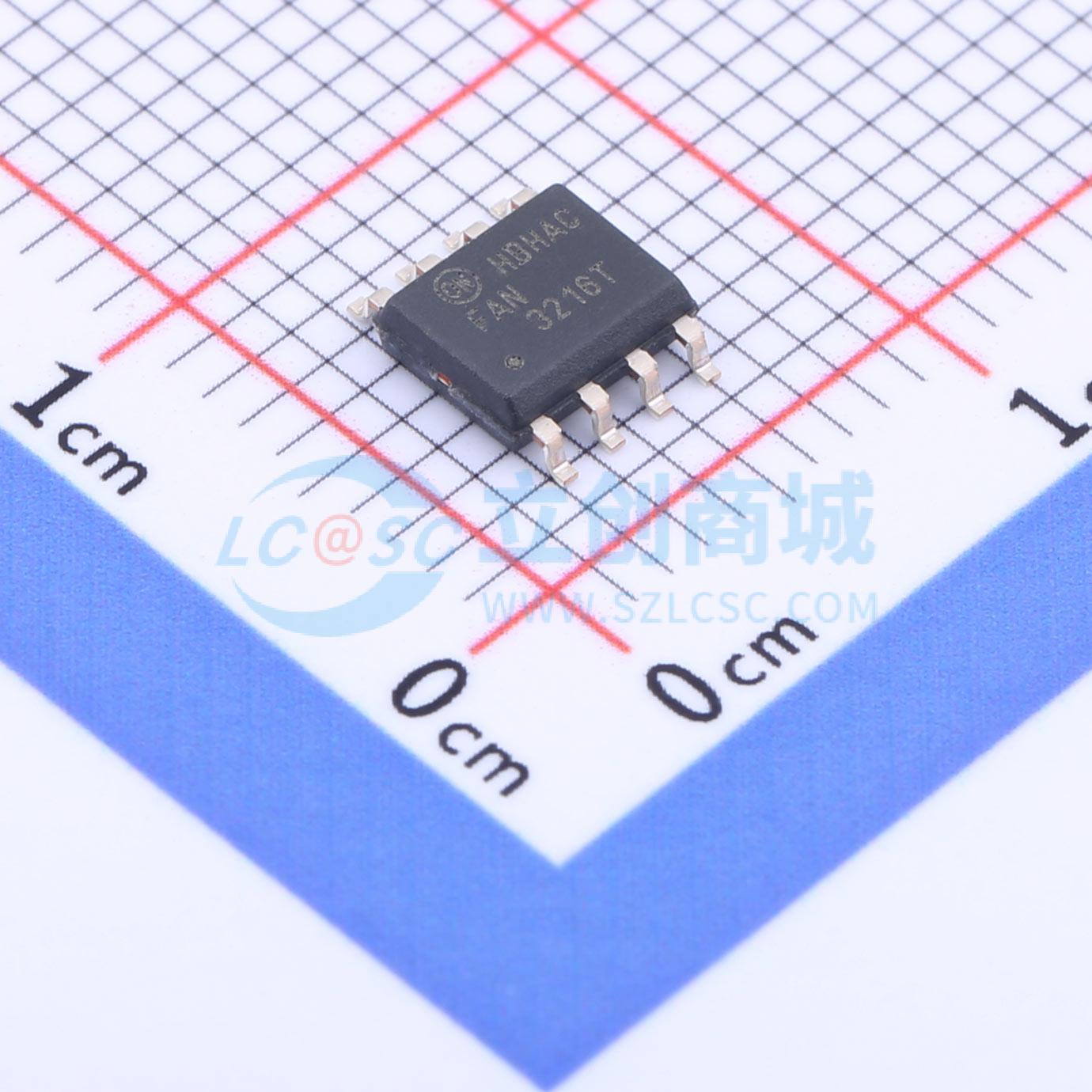

FAN3216TMX-F085

双路2A高速低端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: FAN3216 和 FAN3217 双通道 2A 栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低端开关应用中的 N 沟道增强 MOSFET。都提供 TTL 输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围，从而提供欠压锁定功能。此外，此类驱动器在 A 和 B 通道之间提供了匹配的内部传播延迟，适用于要求具有严格计时的双栅极驱动应用，如同步整流器。这样可并联两个驱动器，从而有效地使驱动单 MOSFET 的电流能力增加一倍。
品牌名称: onsemi(安森美)
商品型号: FAN3216TMX-F085
商品编号: C903480
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

FAN3216和FAN3217双路2 A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲，驱动低端开关应用中的N沟道增强型MOSFET。它们均具备TTL输入阈值。内部电路通过将输出保持为低电平，直至电源电压处于工作范围内，实现欠压锁定功能。此外，对于需要关键时序双栅极驱动的应用（如同步整流器），该驱动器的A通道和B通道之间具有匹配的内部传播延迟。这也允许将两个驱动器并联，从而有效使驱动单个MOSFET的电流能力加倍。 FAN3216/17驱动器的末级输出采用了MillerDrive架构。这种双极 - MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供大电流，以最大限度地降低开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3216提供两个反相驱动器，FAN3217提供两个同相驱动器。两者均采用标准8引脚SOIC封装。

商品特性

行业标准引脚排列
4.5 V至18 V工作范围
VDD = 12 V时，峰值灌/拉电流为3 A
VOUT = 6 V时，灌电流2.4 A/拉电流1.6 A
反相配置（FAN3216）和同相配置（FAN3217）
无输入时，内部电阻使驱动器关断
典型上升/下降时间为12 ns / 9 ns（1 nF负载）
典型传播延迟为20 ns，与另一通道的匹配误差在1 ns以内
TTL输入阈值
MillerDrive技术
通过并联通道实现双倍电流能力
标准SOIC - 8封装
环境温度范围为 - 40℃至 + 125℃
符合AEC - Q100汽车级标准
这些是无铅器件

应用领域

开关模式电源
高效MOSFET开关
同步整流电路
DC - DC转换器
电机控制
符合汽车级标准的系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	12ns
	下降时间(tf)	9ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.6V~2V
	输入低电平(VIL)	800mV~1.2V
	静态电流(Iq)	750uA
