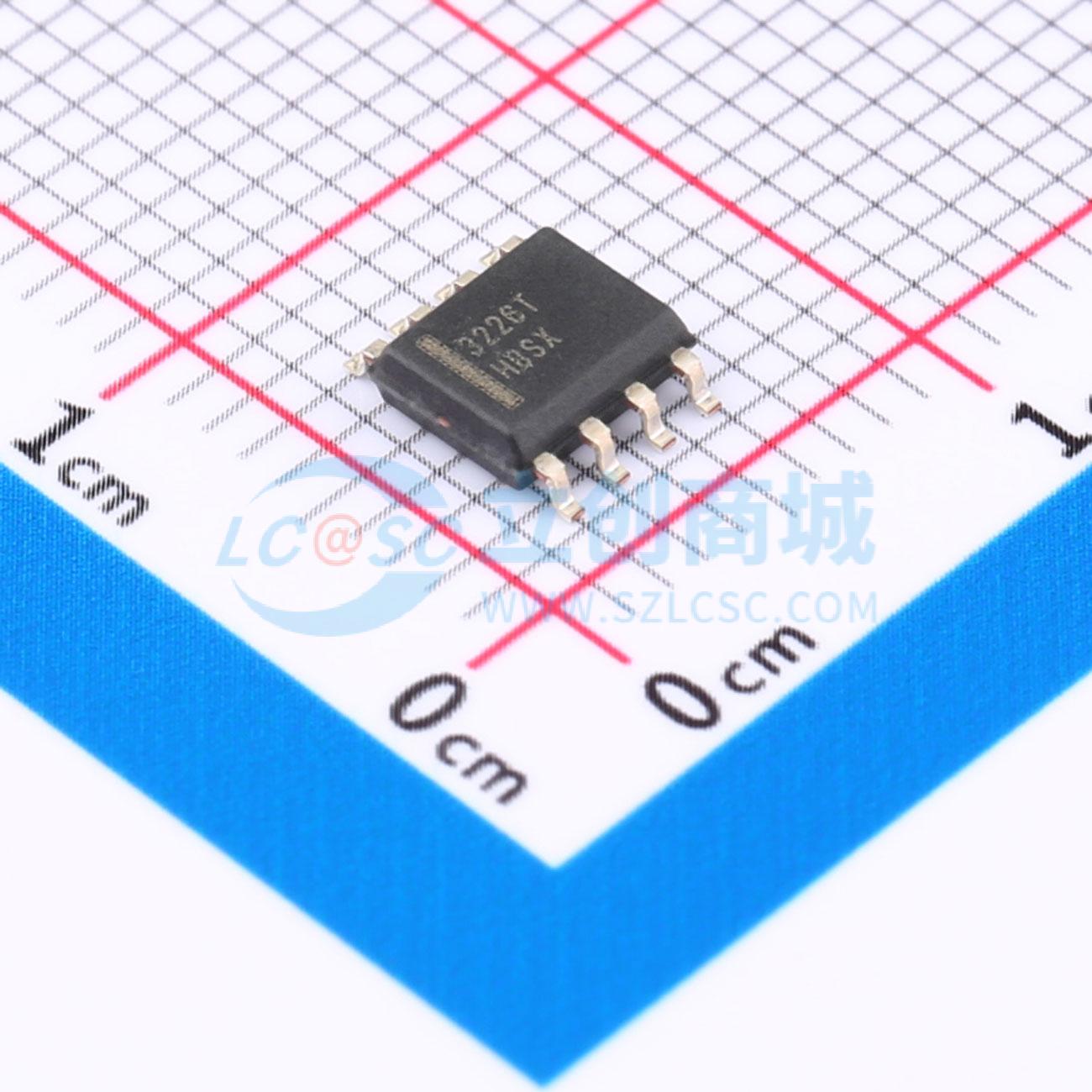

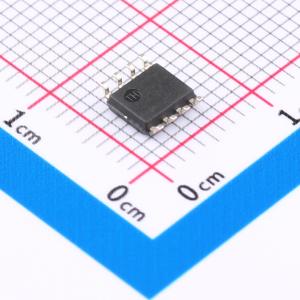

温馨提醒：图片仅供参考，商品以实物为准

FAN3226TMX

双路2A高速低端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN3226-29 系列双 2A 门极驱动器以较短的开关间隔提供高峰值电流脉冲，用于在低侧开关应用中驱动 N 沟道增强模式 MOSFET。该驱动器提供 TTL 或 CMOS 输入阈值。内部电路将输出保持在低电平，直到电源电压处于运行范围内，从而提供欠压锁定功能。另外，这些驱动器具有匹配的 A 和 B 沟道之间内部传播延迟，适用于需要严格计时双门极驱动器的应用，如同步整流器。这可以实现两个驱动器的并联联接，使得驱动一个 MOSFET 的电流能力能够有效加倍。 FAN322X 驱动器集成了用于最终输出级的 MillerDrive 结构。此双极-MOSFET 组合在 MOSFET 导通/关断过程的米勒平坦区阶段提供高电流，可最大程度降低开关损耗，同时可提供轨对轨电压摆幅和逆向电流能力。 FAN3226 提供两个反相驱动器，FAN3227 提供两个非反相驱动器。每个器件都具有双独立启用引脚，如果未联接则默认为导通状态。在 FAN3228 和 FAN3229 中，每个沟道都具有极性相反的两个输入，可使用第二个输入配置为带有可选启用功能的非反相或反相。如果一个或两个输入均保持未联接，内部电阻则会偏置输入，以便输出拉低将功率 MOSFET 保持为关断状态。
品牌名称: onsemi(安森美)
商品型号: FAN3226TMX
商品编号: C903497
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

FAN3226 - 29系列双2 A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲，驱动低压侧开关应用中的N沟道增强型MOSFET。该驱动器提供TTL或CMOS输入阈值可选。内部电路通过将输出保持在低电平，直至电源电压处于工作范围内，实现欠压锁定功能。此外，对于需要精确时序的双栅极驱动应用（如同步整流器），该驱动器的A和B通道之间具有匹配的内部传播延迟。这使得两个驱动器可以并联连接，有效将驱动单个MOSFET的电流能力提高一倍。 FAN322X驱动器的末级输出采用了MillerDrive架构。这种双极 - MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供大电流，以最大限度地降低开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3226提供两个反相驱动器，FAN3227提供两个同相驱动器。每个器件都有两个独立的使能引脚，若未连接则默认开启。在FAN3228和FAN3229中，每个通道都有两个极性相反的输入，可通过第二个输入选择使能功能，将其配置为同相或反相。若一个或两个输入未连接，内部电阻会对输入进行偏置，使输出拉低，从而关断功率MOSFET。

商品特性

行业标准引脚排列
4.5 V至18 V工作范围
VDD = 12 V时，峰值灌/拉电流为3 A
VOUT = 6 V时，灌电流2.4 A/拉电流1.6 A
可选TTL或CMOS输入阈值
四种双独立驱动器版本：双反相 + 使能（FAN3226）；双同相 + 使能（FAN3227）；两种引脚配置的双输入：与FAN3225x兼容（FAN3228）；与TPS2814D兼容（FAN3229）
无输入时，内部电阻使驱动器关断
MillerDrive技术
典型上升/下降时间为12 ns/9 ns（1 nF负载）
典型传播延迟小于20 ns，与另一通道的匹配误差在1 ns以内
通道并联可使电流能力加倍
8引脚3x3 mm MLP或8引脚SOIC封装
环境温度范围为 -40℃至 +125℃
这些器件为无铅产品

应用领域

开关模式电源
高效MOSFET开关
同步整流电路
直流 - 直流转换器
电机控制
服务器

数据手册PDF

放大查看下载PDF

优惠活动

6.2折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A
	拉电流(IOH)	3A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	12ns
	下降时间(tf)	9ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.6V~2V
	输入低电平(VIL)	800mV~1.2V
	静态电流(Iq)	750uA
