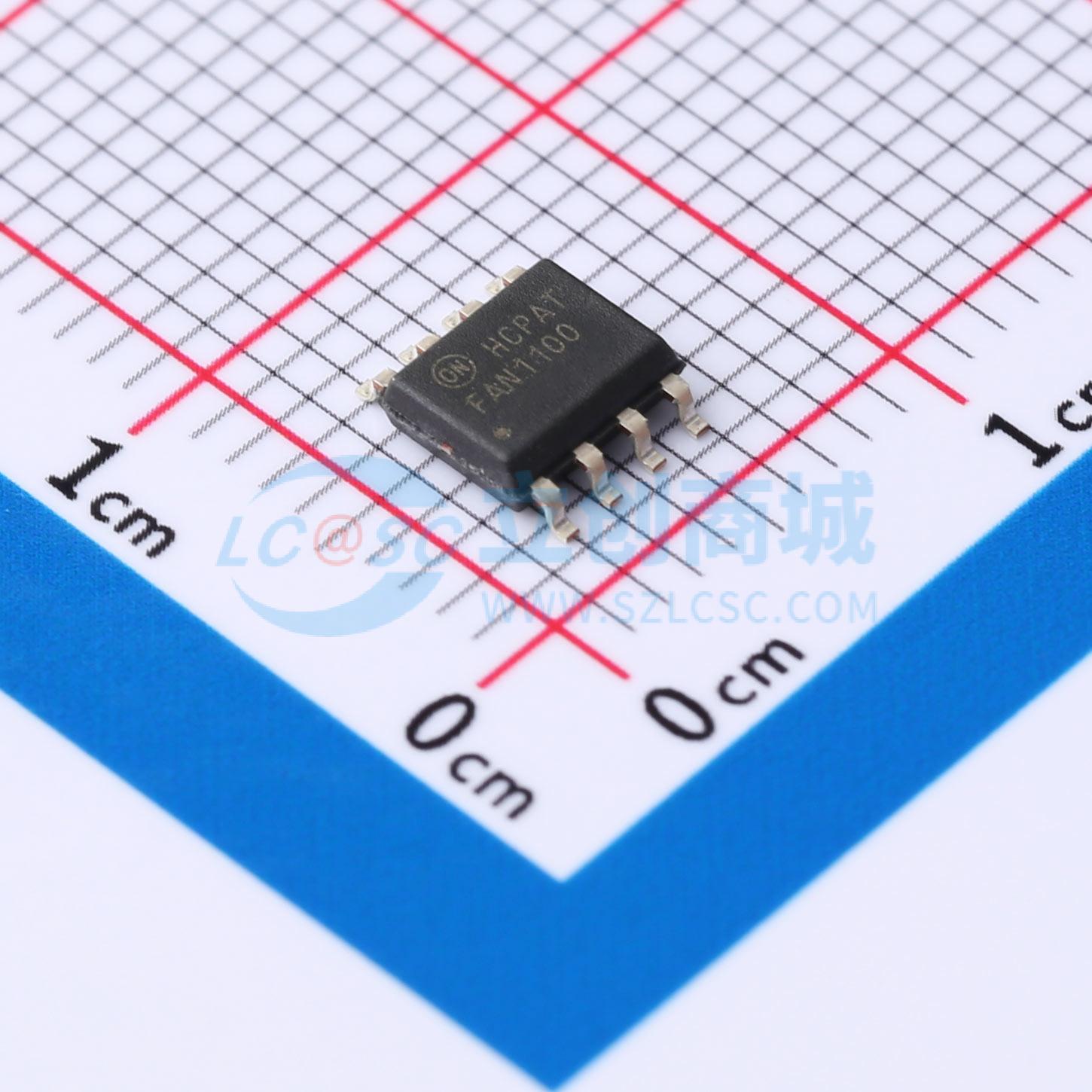

FAN1100-F085

描述: FAN1100_F085 用于直接驱动点火 IGBT，控制线圈的电流和火花事件。线圈电流通过输入引脚进行控制。输入驱动高电平时，FAN1100_F085 的输出将启用，以打开 IGBT 和启动线圈充电。FAN1100_F085 基于 RA 线路上的编程电流将电流 (IIN) 汲取到输入引脚中。输入尖峰滤波器抑制持续时间小于 13 ?sec 的输入信号。FAN1100_F085 中包括了最大驻留计时器，如果输入保持活动的时间长于编程设置的时间，则关闭 IGBT。此时间间隔可通过 CSSD 上的外部电容器进行修改。超过最长驻留计时器时，FAN1100_F085 将进入软关断模式 (SSD)，通过降低 IGBT 的门极驱动器速度，慢慢降低集极电流，从而对线圈放电，禁止火花等事件。一旦启动软关断操作，输入信号上的任何转换都被忽略，直到软关断功能完成。FAN1100_F085 还将在充电期间将 IGBT 的集极电流限制到 Ic(lim)。这也是通过可产生进入 FAN1100_F085 的 Vsense 引脚的信号输入的点火 IGBT 发射器支脚中的感应电阻完成的。
品牌名称: onsemi(安森美)
商品型号: FAN1100-F085
商品编号: C903464
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品概述

FAN1100-F085旨在直接驱动点火IGBT，并控制线圈的电流和火花事件。线圈电流通过输入引脚进行控制。当输入引脚被驱动为高电平时，FAN1100-F085的输出使能，从而开启IGBT并开始为线圈充电。FAN1100-F085会根据RA线上的编程电流，将电流（IIN）吸入输入引脚。输入尖峰滤波器可抑制持续时间小于13 μs的输入信号。FAN1100-F085内置了最大导通时间定时器，若输入信号持续有效时间超过编程时间，该定时器将关闭IGBT。此时间间隔可通过CSSD引脚上的外部电容进行调整。当超过最大导通时间时，FAN1100-F085将进入软关断模式（SSD），通过降低IGBT的栅极驱动电压，缓慢降低集电极电流，从而使线圈放电，抑制火花产生。一旦软关断操作启动，在软关断功能完成之前，输入信号的任何变化都将被忽略。FAN1100-F085还会在充电期间将IGBT的集电极电流限制在Ic(lim)。这同样是通过点火IGBT发射极支路中的检测电阻实现的，该电阻产生的信号输入到FAN1100-F085的Vsense引脚。

商品特性

信号线输入缓冲器
输入尖峰滤波器
可从点火线或电池线供电
接地偏移容差为+/- 1.5 V
可编程最大导通时间
可编程输入下拉电流
通过Vsense引脚控制IGBT电流限制
最大导通时间超时后软关断

应用领域

对点火驱动器尺寸和系统性能有较高要求的“线圈开关”应用

数据手册PDF

放大查看下载PDF

交货周期

订货95-97个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT

	属性	参数值
	驱动通道数	1
	工作电压	6V~28V
	工作温度	-40℃~+150℃
