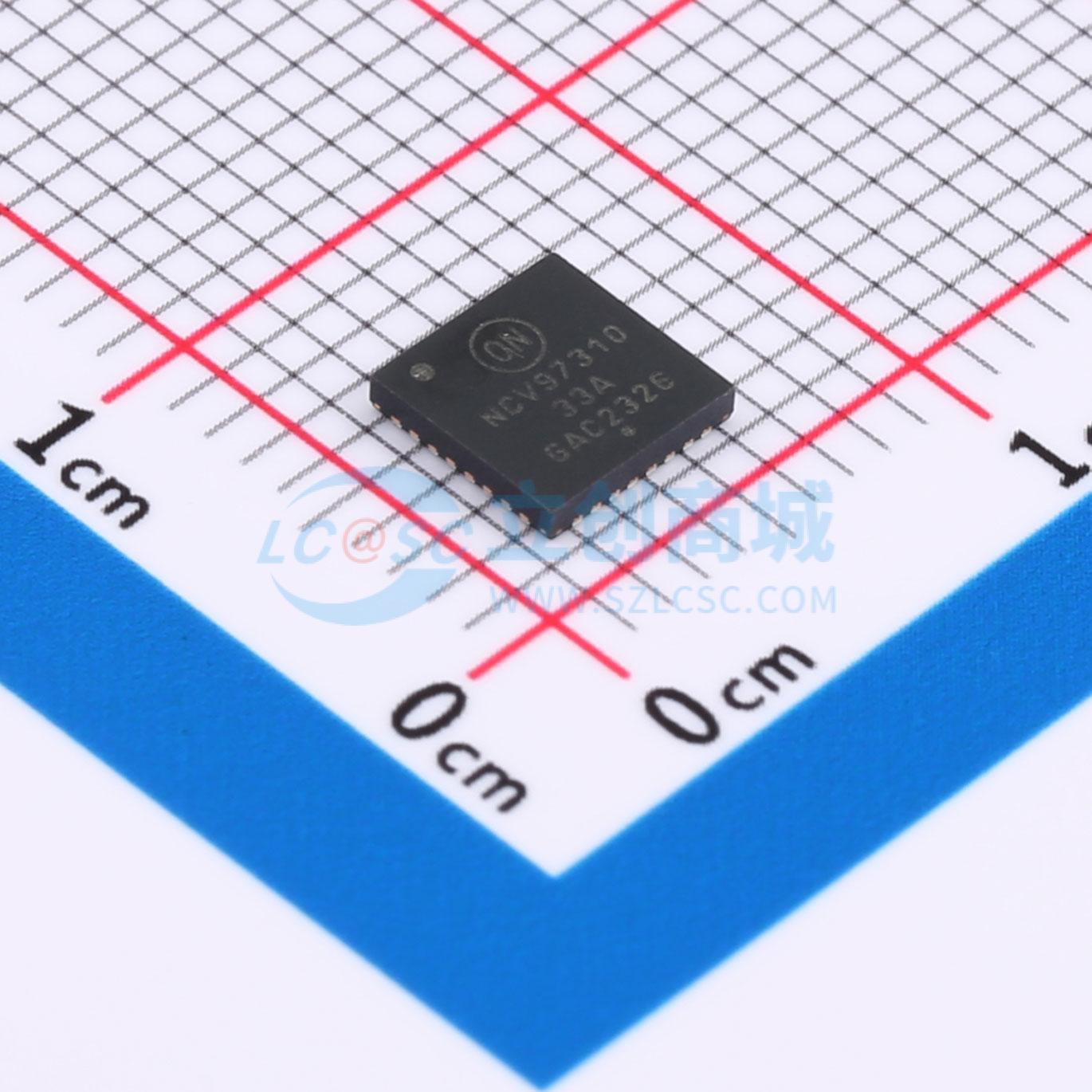

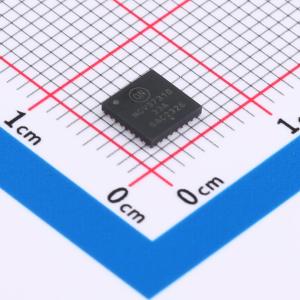

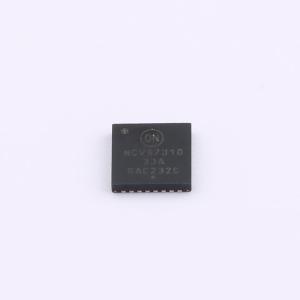

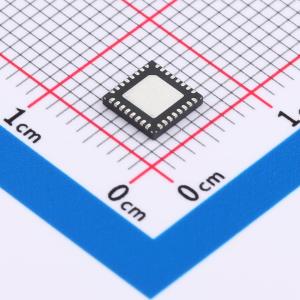

NCV97310MW33AR2G

电源管理单元 - 汽车用，电池连接，多输出

描述

NCV97310A 是一个三路输出稳压器，由一个低静态电流的电池连接3A、2MHz非同步开关转换器和两个低压1.5A、2MHz同步开关转换器组成；所有这些都使用集成的功率晶体管。高压开关转换器能够将4.1V至18V的电池输入转换为3.3V的输出，在恒定2MHz的开关频率下提供高达3A的电流。在过电压条件下，最高可达36V时，开关频率会回落到1MHz；在负载突卸条件下，最高可达45V时，稳压器会关闭。电池连接降压转换器的输出作为下游两个同步开关转换器的低压输入。每个下游输出可在1.2V至2.8V之间调节，具有1.5A的平均电流限制和恒定2MHz的开关频率。每个开关转换器都有独立的使能和复位引脚，提供了额外的电源管理灵活性。在低静态电流工作模式下，低压开关转换器被禁用，待机轨由一个低静态电流LDO（最高150mA）供电，其典型静态电流为30μA。LDO稳压器与高压开关转换器并联，并在开关转换器被迫进入待机模式时激活。所有三个SMPS输出均采用峰值电流模式控制，具有内部斜率补偿、内部设定软启动、电池欠压锁定、电池过压保护、逐周期电流限制、打嗝模式短路保护以及热关断功能。还提供了一个用于诊断的错误标志。

品牌名称

onsemi(安森美)

商品型号

NCV97310MW33AR2G

商品编号

C895786

商品封装

QFN-32-EP(5x5)​

包装方式

编带

商品毛重

0.1克(g)
