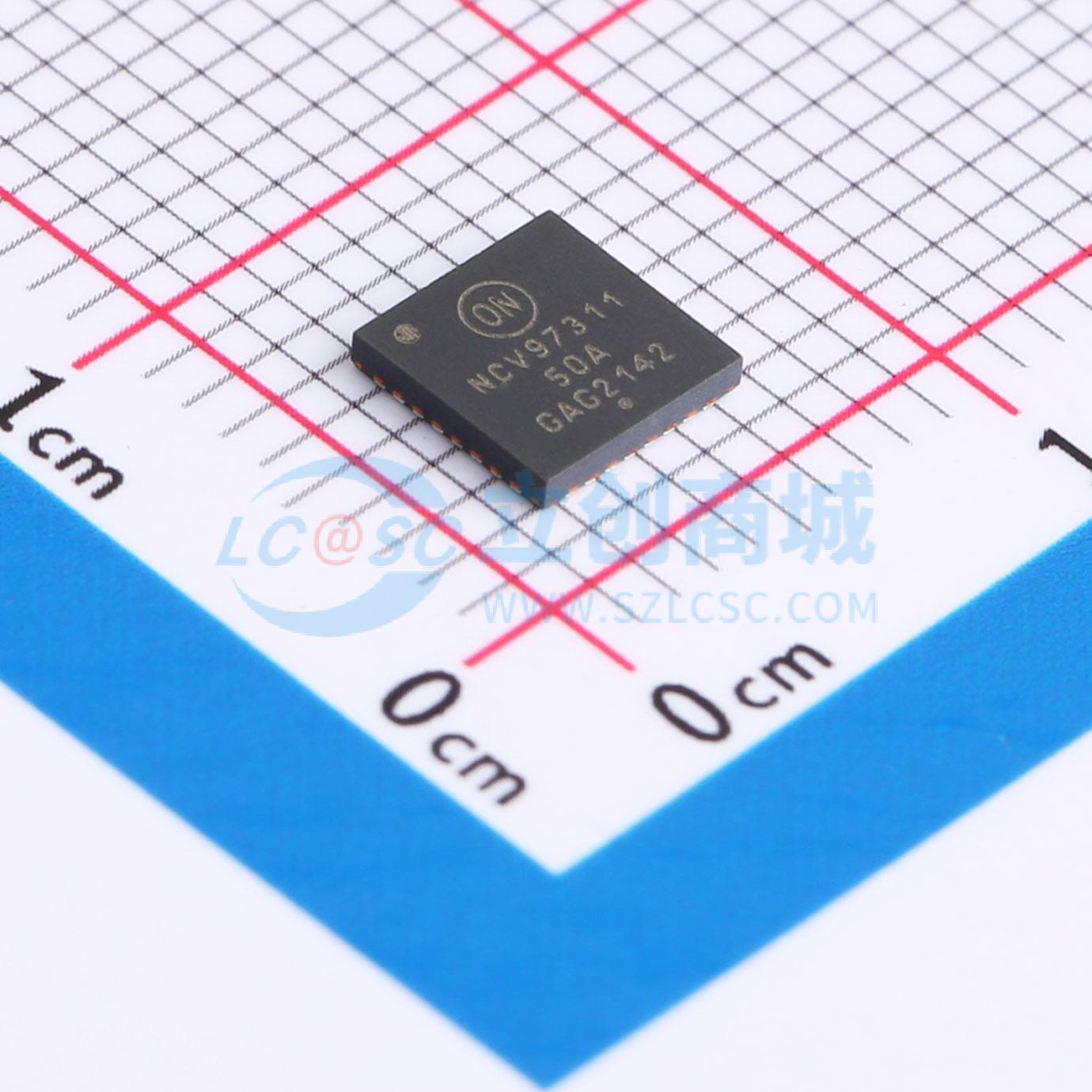

NCV97311MW50AR2G

NCV97311A是一款三输出稳压器，由一个低静态电流（Iq）、连接电池的3 A、2 MHz非同步开关稳压器和两个低压1.5 A、2 MHz同步开关稳压器组成；所有稳压器均采用集成功率晶体管。 高压开关稳压器能够以恒定的2 MHz开关频率将4.1 V至18 V的电池输入转换为5 V或3.3 V输出，最大输出电流可达3 A。在高达37 V的过压条件下，开关频率降至1 MHz；在高达45 V的负载突降条件下，稳压器关闭。 连接电池的降压稳压器的输出作为两个下游同步开关稳压器的低压输入。每个下游输出可在1.2 V至3.3 V之间调节，平均电流限制为1.5 A，开关频率恒定为2 MHz。每个开关稳压器都有独立的使能和复位引脚，提供了额外的电源管理灵活性。 在低Iq工作模式下，低压开关稳压器禁用，待机轨由一个低Iq LDO（最大150 mA）供电，典型Iq为30 μA。LDO稳压器与高压开关稳压器并联，当开关稳压器强制进入待机模式时激活。 所有三个SMPS输出均采用峰值电流模式控制，具有内部斜率补偿、内部设置软启动、电池欠压锁定、电池过压保护、逐周期电流限制、打嗝模式短路保护和热关断功能。提供一个错误标志用于诊断。

• 提供5.0 V和3.3 V版本
• 待机模式下静态电流低
• 可编程扩频以降低EMI
• 两个由微控制器控制的低压同步降压转换器
• 连接电池的开关稳压器具有18 V至3.3 V的大转换比
• 宽输入范围4.1至45 V，具备欠压锁定（UVLO）功能
• 固定频率操作，可在2.0至2.6 MHz之间调节
• 内部1.5 ms软启动
• 逐周期电流限制保护
• 打嗝模式过流保护（OCP）
• 独立复位引脚，延迟可调
• 带可焊侧翼（引脚边缘镀覆）的QFN封装
• 采用NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且支持PPAP
• 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

• 信息娱乐系统
• 车身电子系统
• 远程信息处理系统
• 电子控制单元
