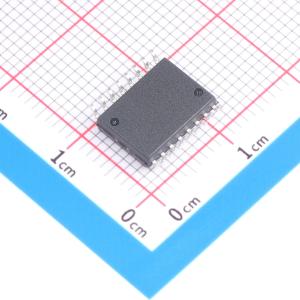

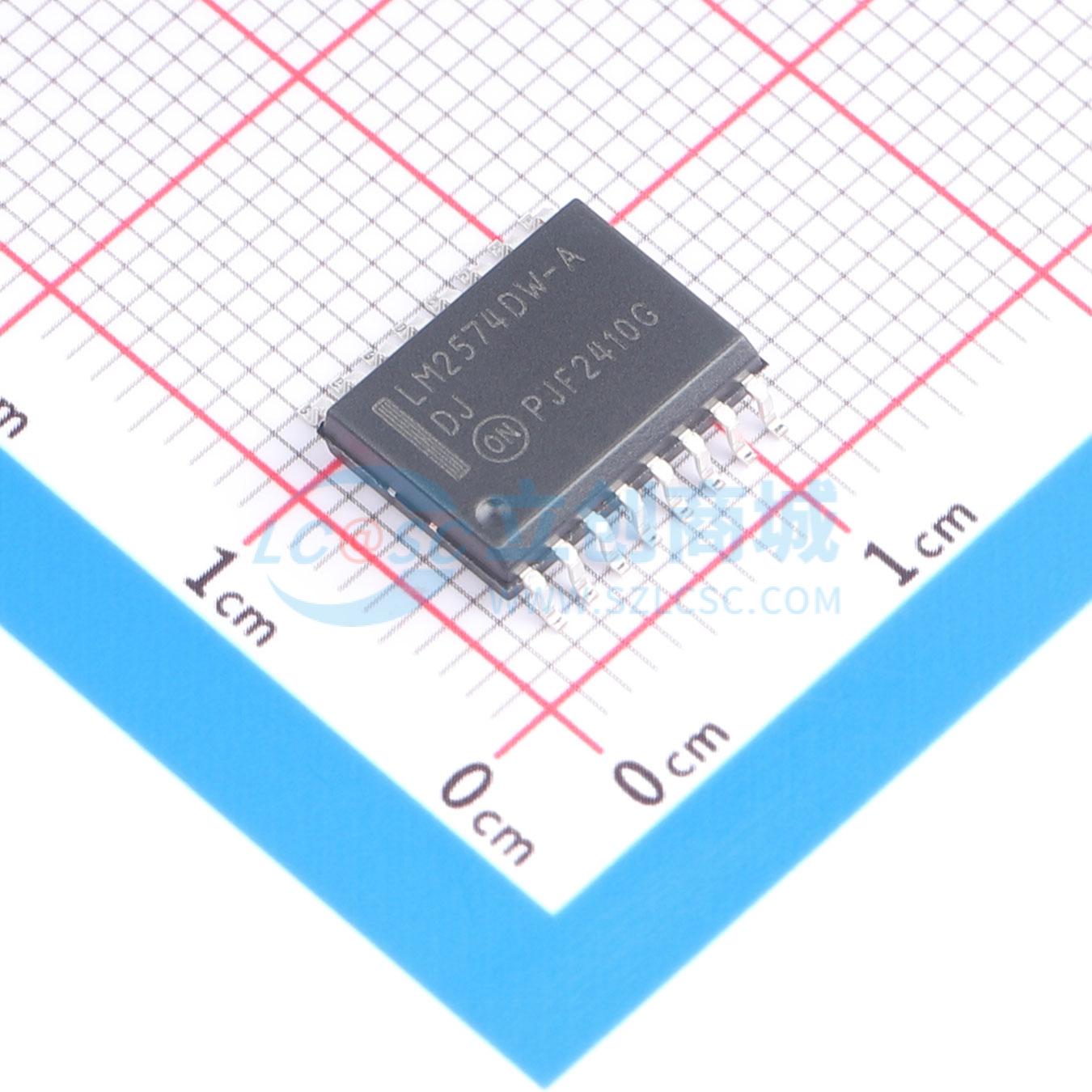

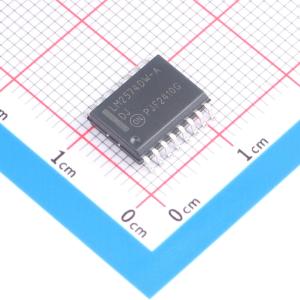

LM2574DW-ADJR2G

LM2574系列稳压器是单片集成电路，非常适合于降压开关稳压器（降压转换器）的简单方便设计。该系列的所有电路都能以优异的线性和负载调节驱动0.5 A负载。这些设备提供3.3 V、5.0 V、12 V、15 V的固定输出电压版本以及可调输出版本。

这些稳压器旨在尽量减少外部组件的数量，从而简化电源设计。多家不同的电感制造商提供了针对LM2574优化的标准系列电感。

由于LM2574转换器是一种开关模式电源，与常见的三端线性稳压器相比，其效率显著更高，尤其是在输入电压较高的情况下。在大多数情况下，LM2574稳压器耗散的功率非常低，通常只需要印刷电路板上的铜走线作为散热器，无需额外的散热措施。

LM2574的特点包括：在指定的输入电压和输出负载条件下，输出电压的容差保证为±4%，振荡频率的容差为±10% ±2%（在0°C至+125°C范围内）。还包括外部关断功能，具有60 μA（典型值）的待机电流。输出开关具有逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。

• 3.3 V、5.0 V、12 V、15 V及可调输出版本
• 可调版本输出电压范围为1.23至37 V，在线性和负载条件下最大容差为±4%
• 保证0.5 A输出电流
• 宽输入电压范围：4.75至40 V
• 仅需4个外部组件
• 52 kHz固定频率内部振荡器
• 具备TTL关断能力，低功耗待机模式
• 高效率
• 使用易于获得的标准电感
• 热关断和电流限制保护
• NCV前缀适用于汽车及其他需要现场和控制变更的应用
• 提供无铅封装

简单高效的降压（降压）稳压器

• 线性稳压器的有效预稳压器
• 板载开关稳压器
• 正转负转换器（升降压）
• 负升压转换器
• 电池充电器的电源供应

• 简单且高效率的降压（Buck）调节器
• 适用于线性稳压器的高效预稳压器
• 板载开关稳压器
• 正到负转换器（升降压）
• 负电压升压转换器
• 电池充电器电源供应
