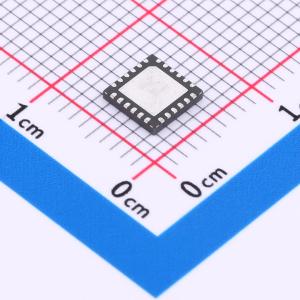

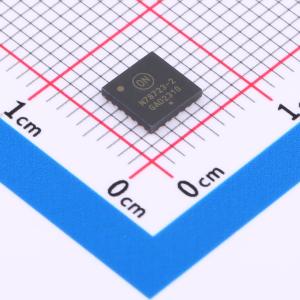

NCV78723MW2R2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款专为汽车前照灯应用设计的高效单芯片BUCK双LED驱动器，适用于远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态转弯照明等。NCV78723特别针对高电流LED设计，提供完整的解决方案以驱动高达60V的2串LED。它包括2个独立的LED串电流调节器以及所需的汽车前照灯诊断功能，并且所需外部元件最少——该芯片不需要任何外部检测电阻来进行降压电流调节。每个单独的LED串的输出电流和电压可以定制。当一个模块需要超过2个LED通道时，可以组合2个、3个或更多NCV78723设备；也可以与NCV78713设备（NCV78723的衍生产品，包含单LED驱动器）结合使用。得益于SPI可编程性，单一硬件配置可以支持多种应用平台。
品牌名称: onsemi(安森美)
商品型号: NCV78723MW2R2G
商品编号: C895782
商品封装: QFN-24-EP(5x5)
包装方式: 编带
商品毛重: 0.1105克(g)

商品参数

商品概述

一款专为汽车前照灯应用设计的高效单芯片BUCK双LED驱动器，适用于远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态转弯照明等。NCV78723特别针对高电流LED设计，提供完整的解决方案以驱动高达60V的2串LED。它包括2个独立的LED串电流调节器以及所需的汽车前照灯诊断功能，并且所需外部元件最少——该芯片不需要任何外部检测电阻来进行降压电流调节。每个单独的LED串的输出电流和电压可以定制。当一个模块需要超过2个LED通道时，可以组合2个、3个或更多NCV78723设备；也可以与NCV78713设备（NCV78723的衍生产品，包含单LED驱动器）结合使用。得益于SPI可编程性，单一硬件配置可以支持多种应用平台。

商品特性

单芯片
降压拓扑
支持2路LED灯串，最高可达60 V
高电流能力，每路输出最高可达1.6 A DC
高整体效率
最少的外部组件
集成高精度电流检测
集成开关模式降压电流调节器
通过LED的平均电流调节
高工作频率以减小电感尺寸
低电磁兼容（EMC）辐射，适用于LED切换和调光
SPI接口用于系统参数的动态控制
故障安全操作（FSO）模式、独立模式
这些器件无铅、无卤素/无溴化阻燃剂，并符合RoHS标准

应用领域

远光灯
近光灯
日间行车灯
位置灯或停车灯
转向指示灯
雾灯
静态弯道灯

数据手册PDF

放大查看下载PDF

优惠活动

7折起

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	8V~67V
	通道数	2
	输出电压	0V~60V
	输出电流	1.6A

	属性	参数值
	调光	PWM
	拓扑结构	降压
	工作温度	-40℃~+155℃
	开关管(内置/外置)	内置
