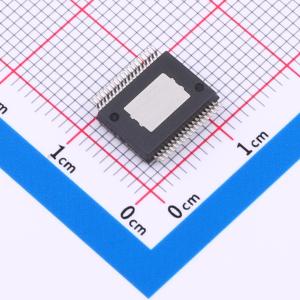

温馨提醒：图片仅供参考，商品以实物为准
NCV78825DQ0R2G
高效3A同步降压双路LED驱动器，适用于汽车前照灯
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高能效 3 A 同步降压双 LED 驱动器，带集成高压侧开关和电流感应，用于汽车前照明
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV78825DQ0R2G
- 商品编号
- C900217
- 商品封装
- SSOP-36-EP-300mil
- 包装方式
- 编带
- 商品毛重
- 0.592克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 6V~67V | |
| 通道数 | 2 | |
| 输出电压 | 0V~60V | |
| 输出电流 | 3A；3A | |
| 调光 | PWM；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+155℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 4% |
商品概述
NCV78825是一款单芯片、高效的同步降压双路LED驱动器，专为汽车前照灯应用而设计，如远光灯、近光灯、日间行车灯（DRL）、转向灯、雾灯、静态弯道照明等。NCV78825特别针对大电流LED设计，可为驱动两路最高60 V的LED灯串提供完整解决方案。它包含两个独立的LED灯串电流调节器，具备汽车前照灯所需的诊断功能，且外部元件极少——该芯片在降压电流调节时无需任何外部检测电阻。每路LED灯串的输出电流和电压均可定制。当一个模块需要超过两路LED通道时，可将2个、3个或更多的NCV78825器件组合使用，也可与NCV787x3器件（NCV78825的前代产品）组合。由于具备SPI可编程性，单一硬件配置可支持多种应用平台。
商品特性
- 单芯片
- 降压拓扑结构
- 两路最高60 V的LED灯串
- 每路输出直流电流最高可达3 A的大电流能力
- 集成高端开关
- 用于外部NMOS器件的低端预驱动器
- 整体效率高
- 外部元件极少
- 集成高精度电流检测
- 集成开关模式降压电流调节器
- 通过LED进行平均电流调节
- 高工作频率以减小电感尺寸
- LED开关和调光时的电磁兼容性（EMC）辐射低
- 用于动态控制系统参数的SPI接口
- 故障安全运行（FSO）模式、独立模式
- 降压通道的主从同步模式
- 适用于汽车及其他有独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这是一款无铅器件
应用领域
- 远光灯
- 近光灯
- 日间行车灯
- 位置灯或驻车灯
- 转向灯
- 雾灯
- 静态弯道照明
