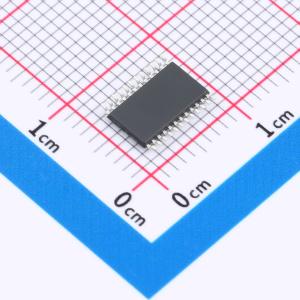

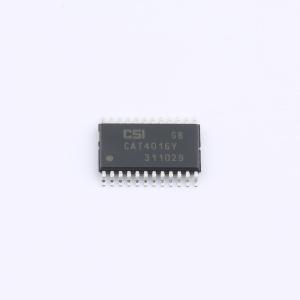

CAT4016Y-T2

16通道恒流LED驱动器

描述

CAT4016是一款16通道恒流驱动器，适用于LED广告牌及其他通用显示应用。通过外部RSET电阻可以一起编程设置LED通道电流。LED通道可以在低至0.4V的输出电压下工作（对于2到100mA的LED电流），从而实现更高效的设计。该器件采用高达25MHz时钟频率的高速4线串行接口，通过移位寄存器和锁存配置控制每个单独的通道。一个串行输出数据引脚（SOUT）允许通过一个串行接口级联并编程多个设备。该器件还包括一个消隐控制引脚（BLANK），可以独立于接口禁用所有通道。该器件内置热关断保护功能，在芯片温度超过设定限制时会禁用LED输出。该器件提供24引脚SOIC、TSSOP以及紧凑型TQFN 4x4 mm封装。

品牌名称

onsemi(安森美)

商品型号

CAT4016Y-T2

商品编号

C900839

商品封装

TSSOP-24​

包装方式

编带

商品毛重

0.1651克(g)
