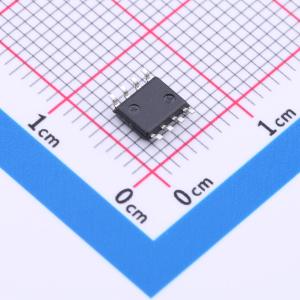

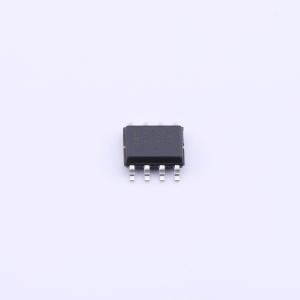

温馨提醒：图片仅供参考，商品以实物为准

NCV3066DR2G

具备开/关功能、适用于LED的高达1.5 A恒流开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于为高亮度LED供电，提供恒定电流。具有极低的反馈电压235mV（标称值），用于调节LED灯串的平均电流。此外，输入电压范围宽，最高可达40V，可由12Vac或12-36Vdc电源供电，适用于照明应用以及可充电电池等非稳压电源。可通过最少的外部组件配置为降压（Buck）、升压（Boost）和反相电压拓扑。ON/OFF引脚提供PWM调光功能或低功耗关断模式。
品牌名称: onsemi(安森美)
商品型号: NCV3066DR2G
商品编号: C904596
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

NCP3066是一款单片式开关稳压器，旨在为高亮度LED供电，提供恒定电流。该器件的反馈电压极低，仅为235 mV（标称值），用于调节LED串的平均电流。此外，NCP3066的输入电压范围宽至40 V，可由12 Vac或12 - 36 Vdc电源供电，这些电源常用于照明应用，也可使用可充电电池等非稳压电源。NCP3066开关稳压器可通过最少数量的外部组件配置为降压（Buck）、升压（Boost）和反相电压拓扑。ON/OFF引脚提供PWM调光功能或低功耗关断模式。

商品特性

集成1.5 A开关
输入电压范围为3.0 V至40 V
逻辑电平关断功能
低反馈电压235 mV
逐周期电流限制
无需控制环路补偿
工作频率可调，最高可达250 kHz
模拟和数字PWM调光功能
带迟滞功能的内部热关断
适用于汽车及其他需要现场和控制变更应用的NCV前缀
这些器件为无铅器件

应用领域

汽车和船舶照明
恒流源、高亮度LED驱动器
低压和景观照明

数据手册PDF

放大查看下载PDF

优惠活动

3.6折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~40V
	开关频率	150kHz
	通道数	1
	输出电流	1.5A

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压；升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
