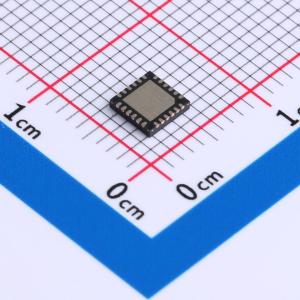

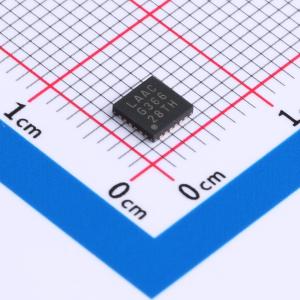

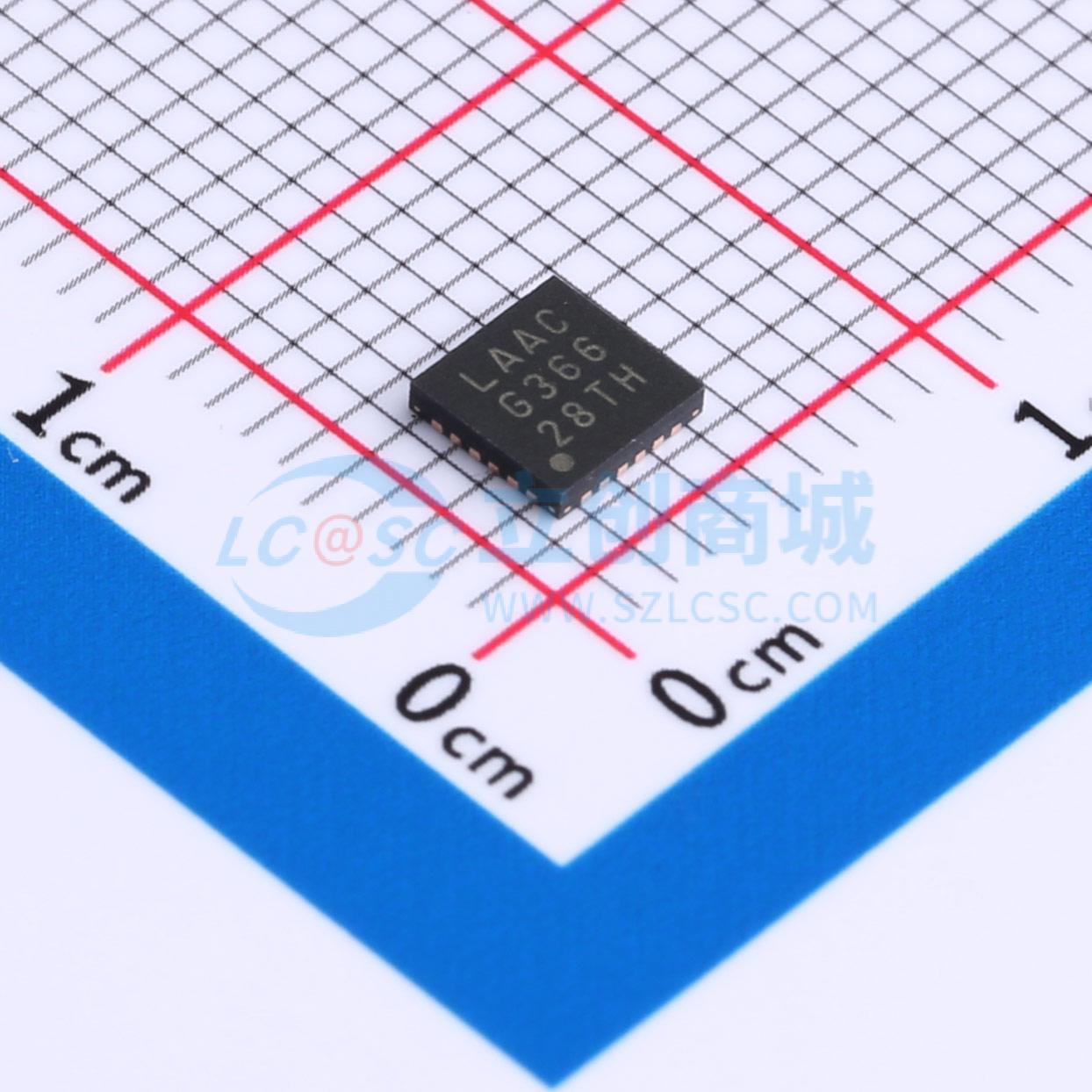

CAT9532HV6I-GT2
16位I/O端口扩展器，支持I2C/SMBus，带LED调光功能
- 描述
- CAT9532 是一个 CMOS 器件，提供用于 LED 调光控制的 16 位并行输入/输出扩展器。CAT9532 输出可以直接驱动 16 个并联 LED。每个 LED 均可单独开关或以两个可编程速率之一进行闪烁。该器件为背景灯或色彩混合应用提供了 256 个亮度梯度的 LED 调光简单方案。CAT9532 适用于兼容 I2C 和 SMBus 且必需限制总线数据量或释放主总线计时器的应用。 CAT9532 包含一个内部振荡器和两个 PWM 信号，用于驱动 LED 输出。用户可以为每个 PWM 信号编程时段和占空比。发出初始设置命令来编程闪烁速率 1 和闪烁速率 2（频率和占空比）之后，仅需主总线的一个命令即可打开、关闭每个开漏输出或以闪烁速率 1 和闪烁速率 2 循环。 每个开漏 LED 输出均可提供 25 mA 的最大输出电流。所有 I/O 接收的总电流不得超过 200 mA。
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT9532HV6I-GT2
- 商品编号
- C900869
- 商品封装
- TQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.3V~5.5V | |
| 开关频率 | 400kHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 调光 | I2C | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
CAT9532是一种CMOS器件，提供16位并行输入/输出端口扩展器，优化用于LED调光控制。CAT9532的输出可以直接并行驱动16个LED。每个单独的LED可以被设置为开启、关闭或以两种可编程速率之一闪烁。该器件为背光和颜色混合应用中的LED提供了简单的解决方案，支持256级亮度调节。CAT9532适用于I2C和SMBus兼容的应用中，在这些应用中需要限制总线流量或释放总线主控器的定时器。
CAT9532包含一个内部振荡器和两个驱动LED输出的PWM信号。用户可以对每个独立的PWM信号进行周期和占空比编程。在初始设置命令中编程好闪烁速率1和闪烁速率2（频率和占空比）之后，只需从总线主控器发出一条命令即可将每个开漏输出设置为开启、关闭或以闪烁速率1或闪烁速率2循环。每个开漏LED输出可提供最大25毫安的输出电流。所有I/O吸收的总电流不得超过400毫安。
商品特性
- 16路LED驱动器，带调光控制
- 256级亮度
- 16路开漏输出，每路可驱动25毫安
- 2种可选的可编程闪烁速率：
- 频率：0.593 Hz至152 Hz
- 占空比：0%至99.6%
- I/O口可用作GPIO
- 兼容400 kHz I2C总线
- 工作电压2.3 V至5.5 V
- 耐5 V的I/O口
- 低电平有效的复位输入
- 24引脚TSSOP和24焊盘TQFN（4 x 4 mm）封装
- 这些器件无铅、无卤素/无溴化阻燃剂且符合RoHS标准
应用领域
- 背光
- RGB色彩混色
- 传感器控制
- 电源开关，按键
- 报警系统
