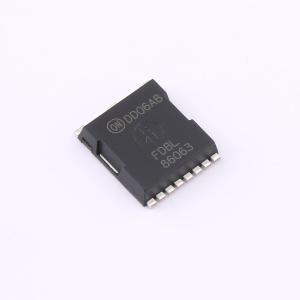

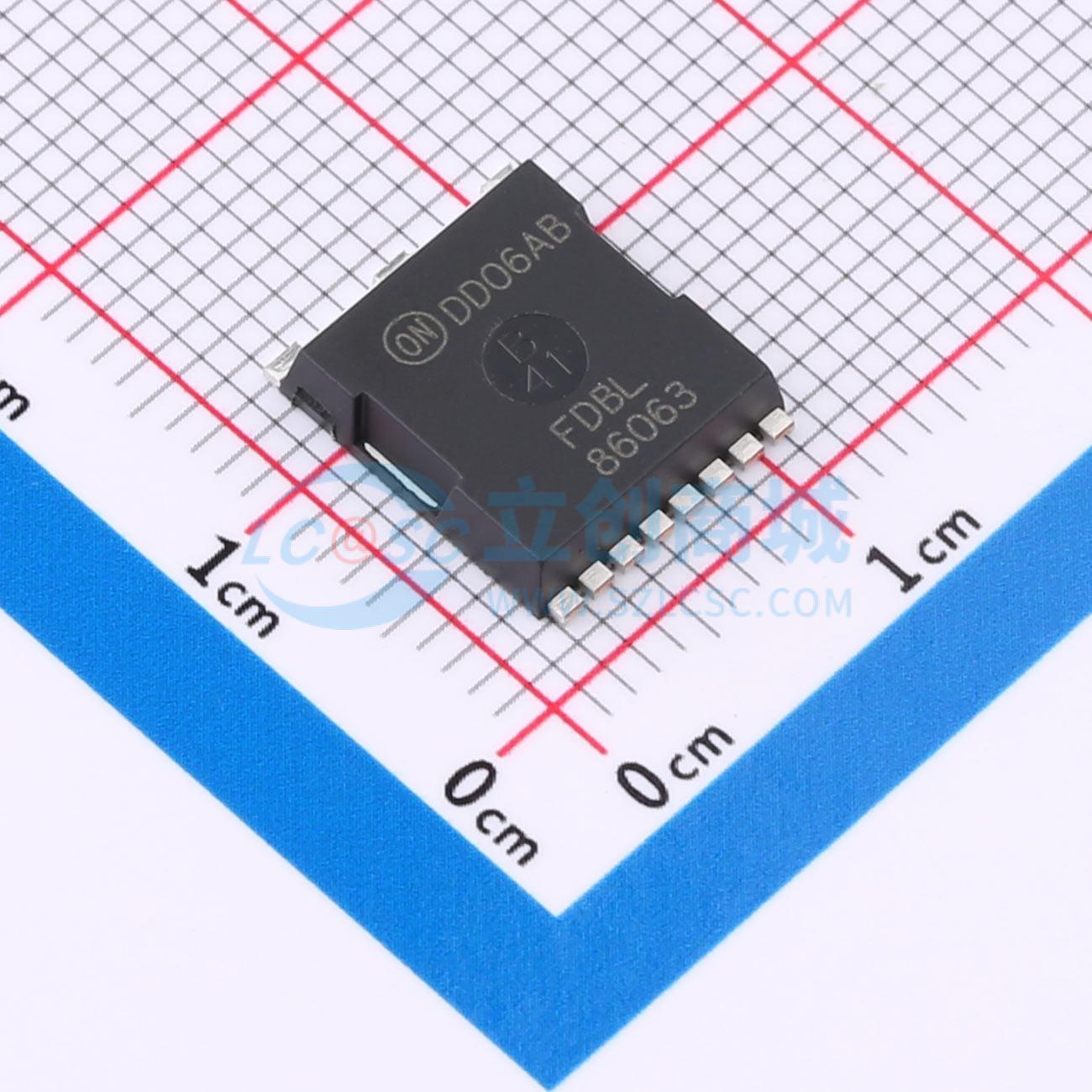

FDBL86063-F085
1个N沟道 耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N 沟道，PowerTrench MOSFET，100V，240A，2.6mΩ
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDBL86063-F085
- 商品编号
- C900879
- 商品封装
- MO-299A
- 包装方式
- 编带
- 商品毛重
- 1.394118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 240A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 357W | |
| 阈值电压(Vgs(th)) | 2.9V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 73nC@10V | |
| 输入电容(Ciss) | 5.12nF | |
| 反向传输电容(Crss) | 32pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.22nF |
商品特性
- 在 VGS = 10V、ID = 80A 条件下,典型 RDS(on) = 2 , \textmΩ
- 在 VGS = 10 V、ID = 80 A 条件下,典型 Qg(\text tot) = 73 nC
- 具备单脉冲雪崩耐量
- 符合 RoHS 标准
- 通过 AEC Q101 认证
应用领域
- 汽车发动机控制
- 动力系统管理
- 电磁阀和电机驱动器
- 电子转向系统
- 集成式启动发电机
- 分布式电源架构和电压调节模块
- 12V 系统主开关
