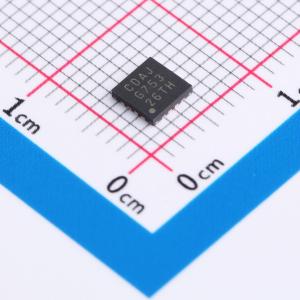

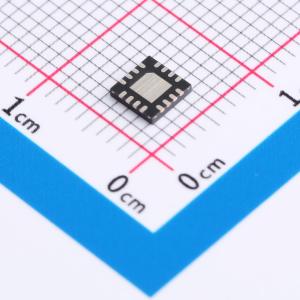

温馨提醒：图片仅供参考，商品以实物为准

CAT3626HV4-GT2

品牌名称: onsemi(安森美)
商品型号: CAT3626HV4-GT2
商品编号: C900836
商品封装: TQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.52克(g)

商品概述

CAT3626是一款高效的1x/1.5x分式电荷泵，具有六个LED通道的可编程调光电流。为了确保LCD背光应用中的亮度均匀，每个LED通道提供精确的稳流电流。通过以1 MHz的恒定开关频率工作，实现了低噪声和低输入纹波，这允许使用小尺寸的外部陶瓷电容。1x/1.5x分式电荷泵支持从3V到5.5V的宽范围输入电压，效率高达91%，非常适合锂离子电池供电设备。LED通道被配置成三个独立的对，每对包含2个匹配的通道。每对可以使用I2C串行接口单独编程，从零到32 mA，分辨率为0.5 mA。任何单个通道可以在其他通道保持活动时被禁用。当使能输入（EN）为低电平时，设备处于关断模式，不消耗电流。该设备采用1-6焊盘TQFN封装，最大高度为0.8 mm。

商品特性

驱动6路LED通道
3对LED独立电流
I2C串行接口编程
电流可调，步进0.5mA，最大至32mA
功率效率高达91%
分数电荷泵1x/1.5x
低噪声输入纹波
固定高频操作1MHz
“零”电流关断模式
软启动和限流
短路保护
热关断保护
这些器件无铅、无卤素/无溴化阻燃剂，并符合RoHS标准

应用领域

RGB LED
LCD和键盘背光
手机，PDA
数码相机

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(2000个/圆盘，最小起订量 2000 个)

个

起订量：2000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	800kHz~1.3MHz
	通道数	6

	属性	参数值
	调光	PWM
	工作温度	-40℃~+85℃
