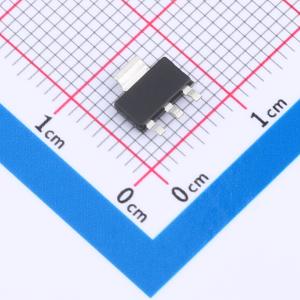

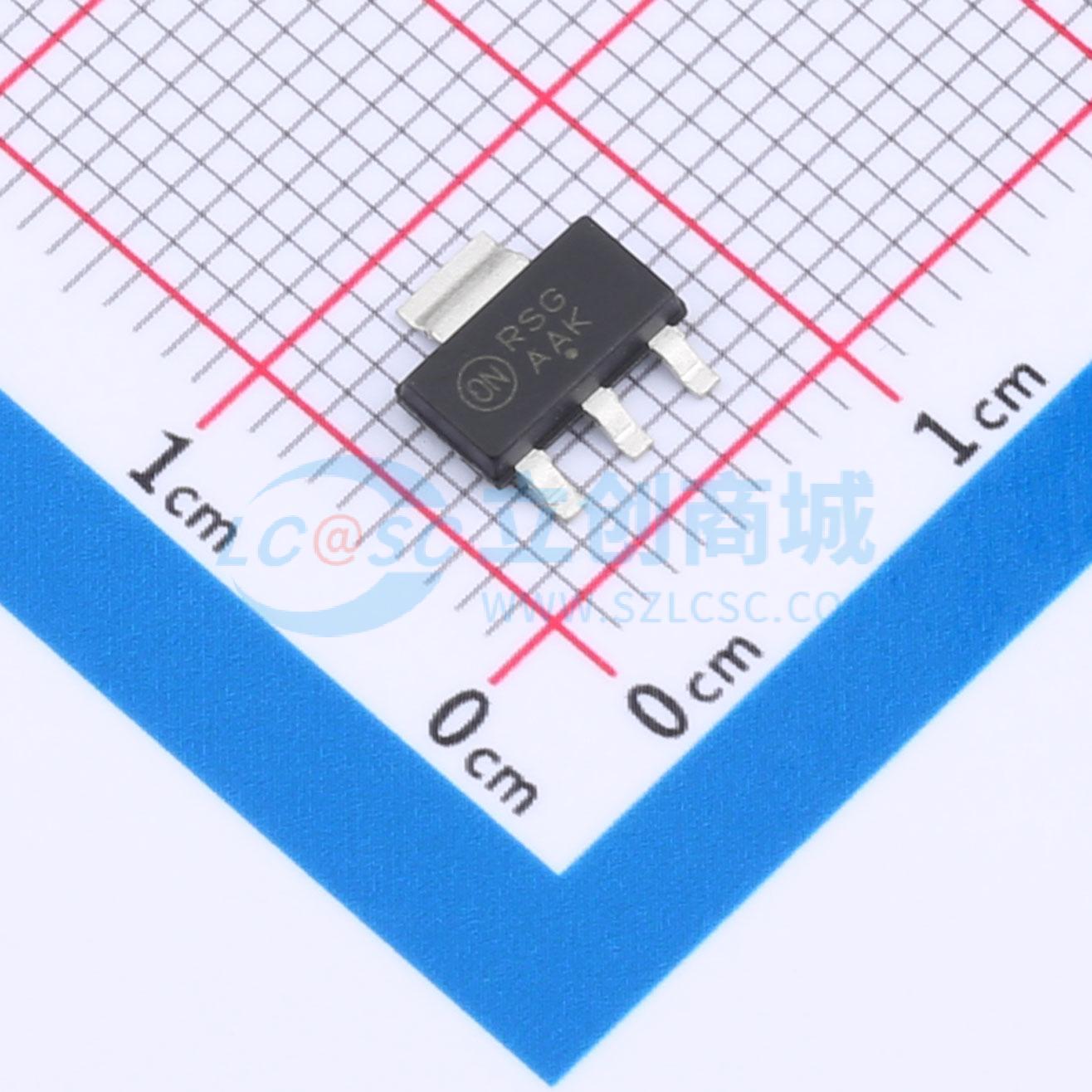

NSV45035JZT1G

可调恒流调节器和LED驱动器，45V，35 - 70mA，1.5W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调恒流稳压器（CCR）是一种简单、经济且坚固的设备，旨在为LED电流调节提供一种成本效益高的解决方案（类似于恒流二极管CCD）。CCR基于自偏置晶体管（SBT）技术，并能在宽电压范围内调节电流。它设计有负温度系数，以保护LED免受极端电压和电流下的热失控。CCR在仅有0.5V的电压下即可立即开启，并达到20%的调节状态。通过在R_adj引脚（引脚3）和阴极（引脚4）之间连接一个电阻，可以将I_reg(SS)调整到更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，可以设计为高侧或低侧稳压器。阳极-阴极高电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。该器件采用热性能良好的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。
品牌名称: onsemi(安森美)
商品型号: NSV45035JZT1G
商品编号: C899987
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

可调恒流稳压器（CCR）是一种简单、经济且坚固的设备，旨在为LED电流调节提供一种成本效益高的解决方案（类似于恒流二极管CCD）。CCR基于自偏置晶体管（SBT）技术，并能在宽电压范围内调节电流。它设计有负温度系数，以保护LED免受极端电压和电流下的热失控。

CCR在仅有0.5V的电压下即可立即开启，并达到20%的调节状态。通过在R_adj引脚（引脚3）和阴极（引脚4）之间连接一个电阻，可以将I_reg(SS)调整到更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，可以设计为高侧或低侧稳压器。阳极-阴极高电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。该器件采用热性能良好的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。

商品特性

强劲的功率封装：1.5瓦
可调节至70 mA
宽工作电压范围
即时启动
电压浪涌抑制 - 保护LED
AEC-Q101认证且具备PPAP能力，UL94-V0认证
SBT（自偏置晶体管）技术
负温度系数
消除额外调节
NSV前缀适用于汽车及其他需要独特站点和控制变更要求的应用；AEC-Q101认证且具备PPAP能力
这些器件无铅、无卤素/无BFR，并符合RoHS标准

应用领域

汽车：雪佛龙侧镜标记，仪表盘，显示器及仪表背光，CHMSL，地图灯
空调照明板，显示标识，装饰照明，通道字母照明
开关接触润湿

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	45V
	开关频率	-
	通道数	1
	输出电流	70mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-55℃~+150℃
	恒流精度	15%
