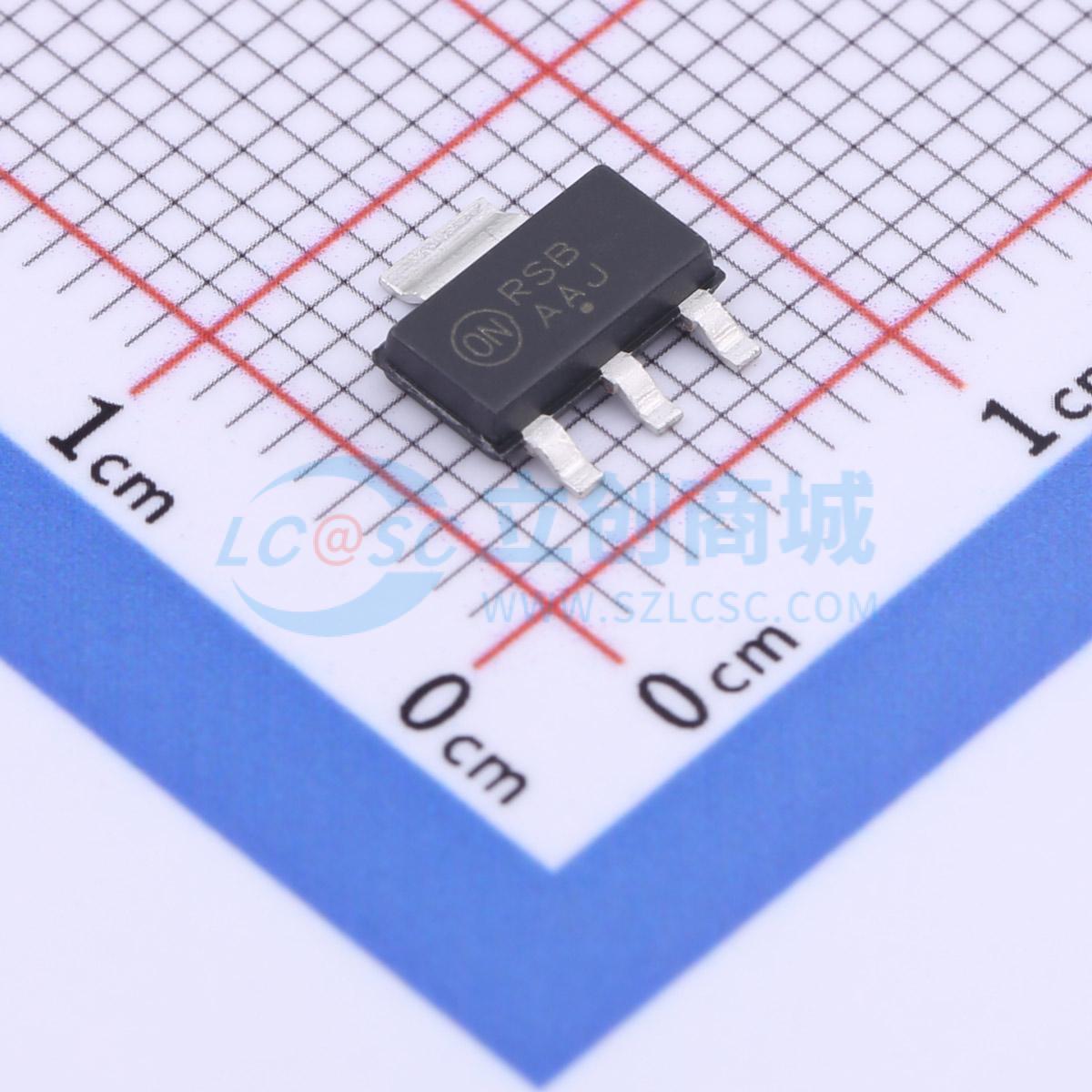

温馨提醒：图片仅供参考，商品以实物为准

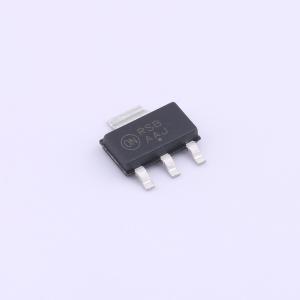

NSV45020JZT1G

可调恒流LED驱动器，45V，20mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调恒流调节器（CCR）是一种简单、经济且坚固的设备，旨在为LED中的电流调节提供一种成本效益解决方案（类似于恒流二极管CCD）。CCR基于自偏置晶体管（SBT）技术，并在宽电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控。CCR立即启动，在仅有0.5V Vak时即可达到20%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以将I_reg(SS)调整到更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，可以设计为高侧或低侧调节器。高阳极-阴极电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。该器件采用热性能稳健的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。
品牌名称: onsemi(安森美)
商品型号: NSV45020JZT1G
商品编号: C899985
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.15克(g)

商品概述

可调恒流调节器（CCR）是一种简单、经济且坚固的设备，旨在为LED中的电流调节提供一种成本效益解决方案（类似于恒流二极管CCD）。CCR基于自偏置晶体管（SBT）技术，并在宽电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控。

CCR立即启动，在仅有0.5V Vak时即可达到20%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以将I_reg(SS)调整到更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，可以设计为高侧或低侧调节器。高阳极-阴极电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。该器件采用热性能稳健的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素模塑化合物，并通过了UL94-V0认证。

应用领域

汽车：雪佛龙侧镜标记，仪表盘，显示器及仪表背光，CHMSL，地图灯
空调照明板，显示标识，装饰照明，通道字母标
开关接触润湿
应用说明 AND8349/D - 汽车 CHMSL
应用说明 AND8391/D - 功率耗散考虑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	45V
	开关频率	-
	通道数	1

	属性	参数值
	输出电流	40mA
	调光	PWM
	拓扑结构	-
	工作温度	-55℃~+150℃
