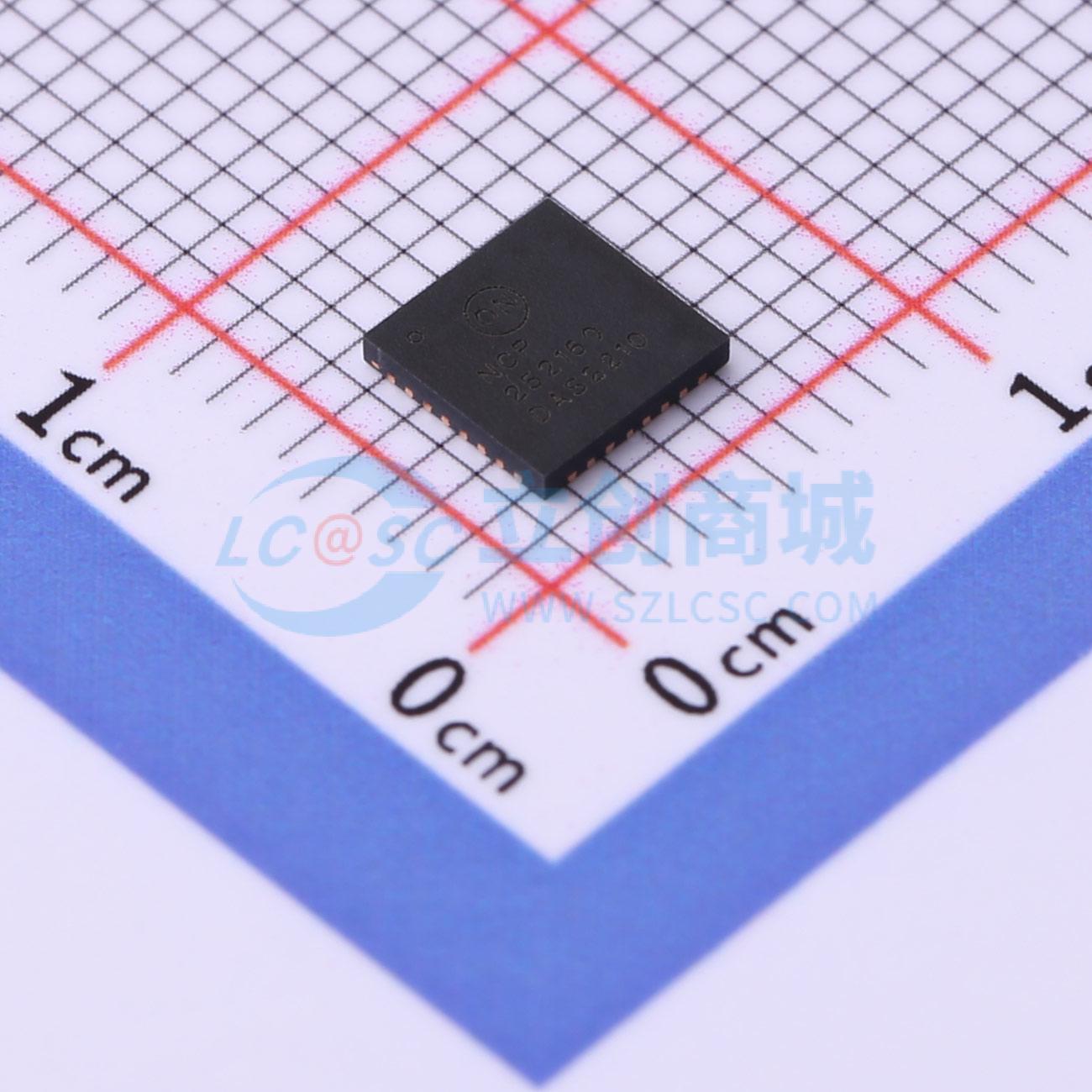

温馨提醒：图片仅供参考，商品以实物为准

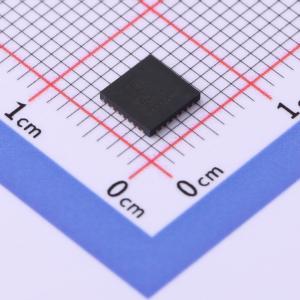

NCP252160MNTWG
集成驱动器与MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP252160将一个MOSFET驱动器、高端MOSFET和低端MOSFET集成到单个封装中。该驱动器和MOSFET针对大电流DC - DC降压电源转换应用进行了优化。与分立元件解决方案相比，NCP252160集成解决方案大大降低了封装寄生效应并节省了电路板空间
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP252160MNTWG
- 商品编号
- C892300
- 商品封装
- PQFN-31(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 灌电流(IOL) | 400mA | |
| 工作电压 | 4.5V~5.5V | |
| 上升时间(tr) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 9ns | |
| 传播延迟 tpLH | 13ns | |
| 传播延迟 tpHL | 50ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 400nA |
商品概述
NCP252160将一个MOSFET驱动器、高端MOSFET和低端MOSFET集成到单个封装中。该驱动器和MOSFET针对大电流DC-DC降压电源转换应用进行了优化。与分立元件解决方案相比，NCP252160集成解决方案大大降低了封装寄生效应并节省了电路板空间。
商品特性
- 能够处理高达60 A的平均电流
- 能够以高达2 MHz的频率进行开关操作
- 与3.3 V或5 V PWM输入兼容
- 能正确响应三电平PWM输入
- 可选配三电平PWM零交叉检测功能
- 内置自举二极管
- 欠压锁定
- 支持英特尔电源状态4
- 热警告输出
应用领域
- 台式机和一体机电脑、V-core和非V-core DC-DC转换器
- 大电流DC-DC负载点转换器
- 小尺寸电压调节模块
