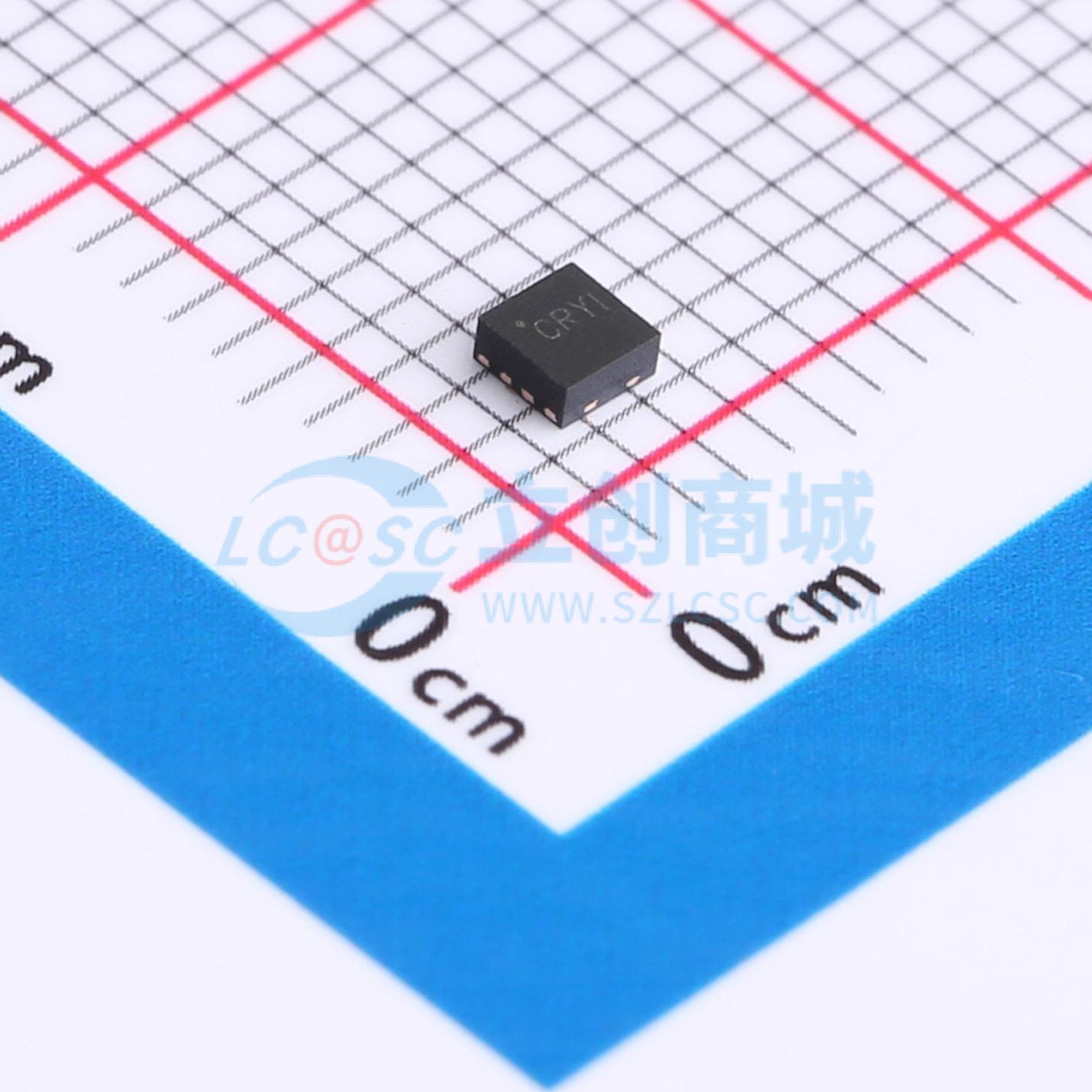

温馨提醒：图片仅供参考，商品以实物为准

NCP81258MNTBG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP81258 是一款高性能双 MOSFET 门极驱动器，采用小巧的 2 mm x 2 mm 封装，经过优化，可驱动同步降压转换器中的高压侧和低压侧功率 MOSFET。零电流检测功能成就了高能效的方案，即使在轻负载条件下。电源电压较低时，VCC UVLO 可确保 MOSFET 关闭。检测到 UVLO 故障时，双向启用引脚会向控制器提供故障信号。
品牌名称: onsemi(安森美)
商品型号: NCP81258MNTBG
商品编号: C892859
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

NCP81258是一款高性能双MOSFET栅极驱动器，采用2 mm x 2 mm小型封装，专为驱动同步降压转换器中的高端和低端功率MOSFET栅极而优化。零电流检测功能即使在轻载条件下也能实现高效解决方案。VCC欠压锁定（UVLO）可确保在电源电压较低时MOSFET处于关断状态。双向使能引脚在检测到UVLO故障时向控制器提供故障信号。

商品特性

节省空间的2 mm x 2 mm DFN8热增强型封装
VCC范围为4.5 V至13.2 V
内部自举二极管
5 V三级PWM输入
零电流检测功能在轻载条件下实现节能运行
双向使能特性在UVLO故障时将使能引脚拉低
预过压保护（Pre - OVP）功能在高端FET短路时保护负载
自适应抗交叉导通电路可防止FET导通和关断期间的交叉导通
输出禁用控制通过使能引脚关断两个MOSFET
VCC欠压锁定
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

笔记本电脑和台式机系统的电源解决方案

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	工作电压	4.5V~13.2V

	属性	参数值
	上升时间(tr)	16ns
	下降时间(tf)	11ns
	特性	欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+150℃
	静态电流(Iq)	12.2mA
