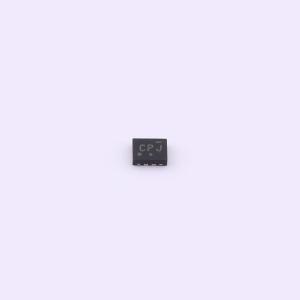

温馨提醒：图片仅供参考，商品以实物为准
NCS210RMUTAG
NCS210RMUTAG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCS210R、NCS211R、NCS213R和NCS214R是电压输出型电流分流监测器（也称为电流检测放大器），可在-0.3 V至26 V的共模电压下测量分流器两端的电压，且与电源电压无关。零漂移架构的低失调特性使得分流器上的电流检测最大满量程压降低至10 mV。这些器件可由+2.2 V至+26 V的单电源供电，最大电源电流为80 μA，并且在扩展工作温度范围（-40°C至+125°C）内有明确的性能指标。提供SC70 - 6和UQFN10封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS210RMUTAG
- 商品编号
- C892873
- 商品封装
- UQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.0214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~26V | |
| 增益 | 200V/V | |
| 带宽 | 40kHz | |
| 输入偏置电流(Ib) | 39uA | |
| 输入失调电压(Vos) | 550nV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -30V~+30V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 30V | |
| 单电源 | 2.2V~26V | |
| 静态电流(Iq) | 40uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.1uA | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 125dB | |
| 噪声密度(eN) | 45nV/√Hz@1kHz |
商品概述
NCS210R、NCS211R、NCS213R和NCS214R是电压输出型电流分流监测器（也称为电流检测放大器），可在-0.3 V至26 V的共模电压下测量分流器两端的电压，且与电源电压无关。零漂移架构的低失调特性使得分流器上的电流检测最大满量程压降低至10 mV。这些器件可由+2.2 V至+26 V的单电源供电，最大电源电流为80 μA，并且在扩展工作温度范围（-40°C至+125°C）内有明确的性能指标。提供SC70 - 6和UQFN10封装。
商品特性
- 宽共模输入范围：-0.3 V至26 V
- 电源电压范围：2.2 V至26 V
- 低失调电压：最大±35 μV
- 低失调漂移：0.5 μV/°C
- 低增益误差：最大1%
- 低增益误差漂移：最大10 ppm/°C
- 轨到轨输出能力
- 低电流消耗：典型值40 μA，最大值80 μA
- 采用NCV前缀，适用于汽车及其他需要独特现场认证和具备生产件批准程序（PPAP）能力的应用
应用领域
- 电流检测（高端/低端）
- 汽车
- 电信
- 电源管理
- 电池充放电
