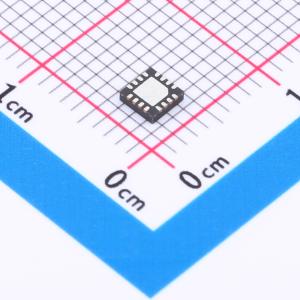

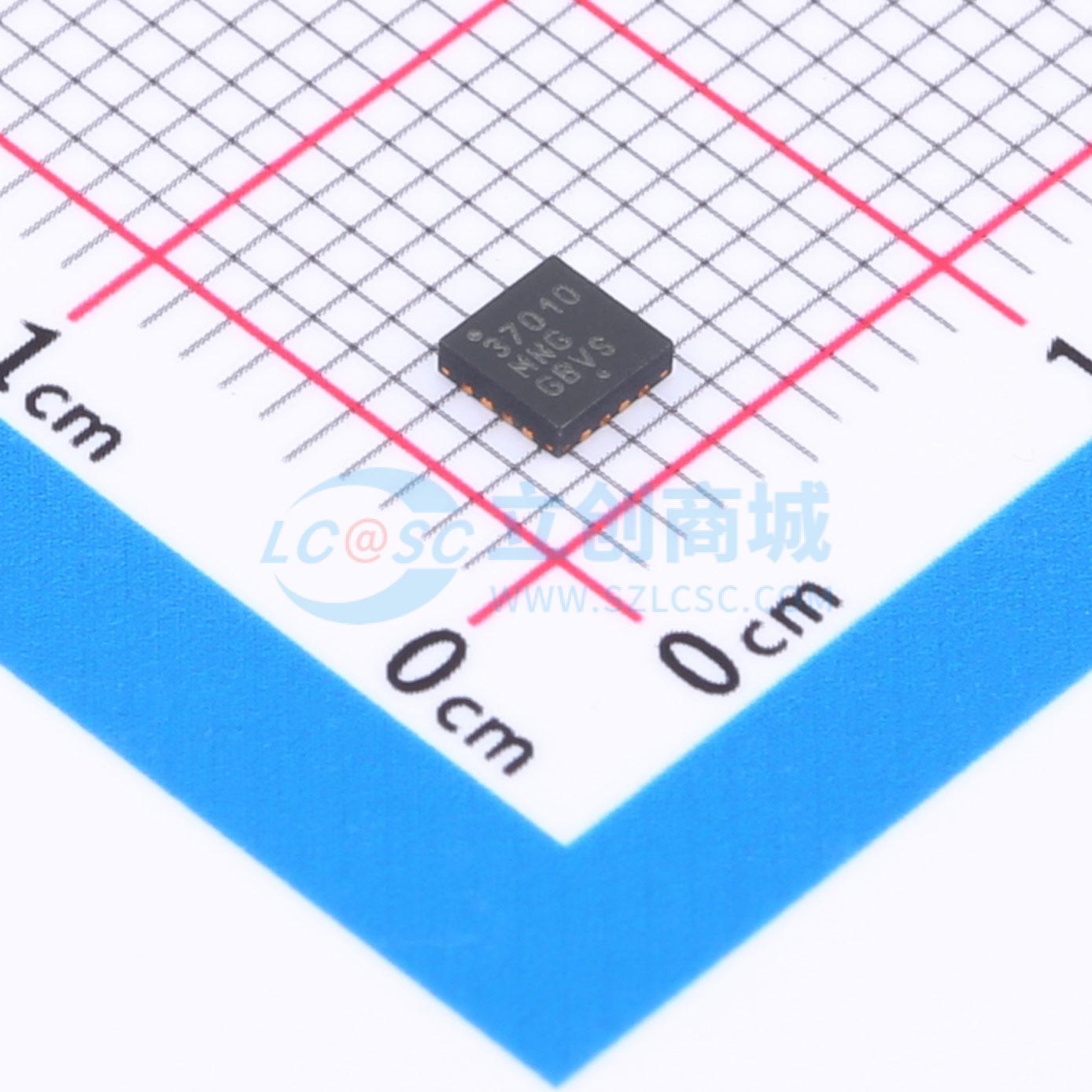

温馨提醒：图片仅供参考，商品以实物为准
NCS37010MNTWG
NCS37010MNTWG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCS37010是一款完全符合UL943标准的信号处理器，适用于具备自检和锁定功能的GFCI应用。该器件集成了灵活的电源（包括并联和LDO稳压器）、差分故障和接地中性线检测电路。采用专有阻抗测量和信号处理技术，以减少外部元件数量并提高性能。该器件还包含一个专用DSP控制器，无需外部模拟滤波器即可提供同类最佳的抗干扰负载能力。上电时，NCS37010会在60ms内进行自检，若测试通过则解除锁定。此自检包括差分、接地中性线和螺线管测试。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS37010MNTWG
- 商品编号
- C892888
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 工作电流 | 2mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~12V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCS37010是一款完全符合UL943标准的信号处理器，适用于具备自检和锁定功能的GFCI应用。该器件集成了灵活的电源（包括并联和LDO稳压器）、差分故障和接地中性线检测电路。采用专有阻抗测量和信号处理技术，以减少外部元件数量并提高性能。该器件还包含一个专用DSP控制器，无需外部模拟滤波器即可提供同类最佳的抗干扰负载能力。上电时，NCS37010会在60ms内进行自检，若测试通过则解除锁定。此自检包括差分、接地中性线和螺线管测试。
商品特性
- 6.0 - 12 V工作电压（配合适当的串联阻抗，适用于120 - 480 V交流市电）
- -40至85℃工作温度范围
- 极低功耗：6 V时功耗<15 mW
- 16引脚QFN或20引脚TSSOP封装
- 单电流互感器（CT）检测差分和接地中性线故障
- 全面自检和脱扣指示器监控
- 上电自检启用锁定功能
- 自同步内部振荡器可适应交流市电频率，确保在50和60 Hz配电系统上实现全分辨率
- 优化的螺线管驱动（线圈在交流市电过零点附近不供电）
- 随机化测试序列，以减少交流市电上的噪声和潜在干扰
-
5 mA SCR驱动器，可与高触发电流SCR配合使用，提高抗噪能力
- 对干扰负载/噪声（高达10 A）具有出色的抗扰性，且不影响检测能力或导致CT饱和
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 负载面板GFCI断路器
- GFCI插座
- 串联GFCI电路（电源线）
