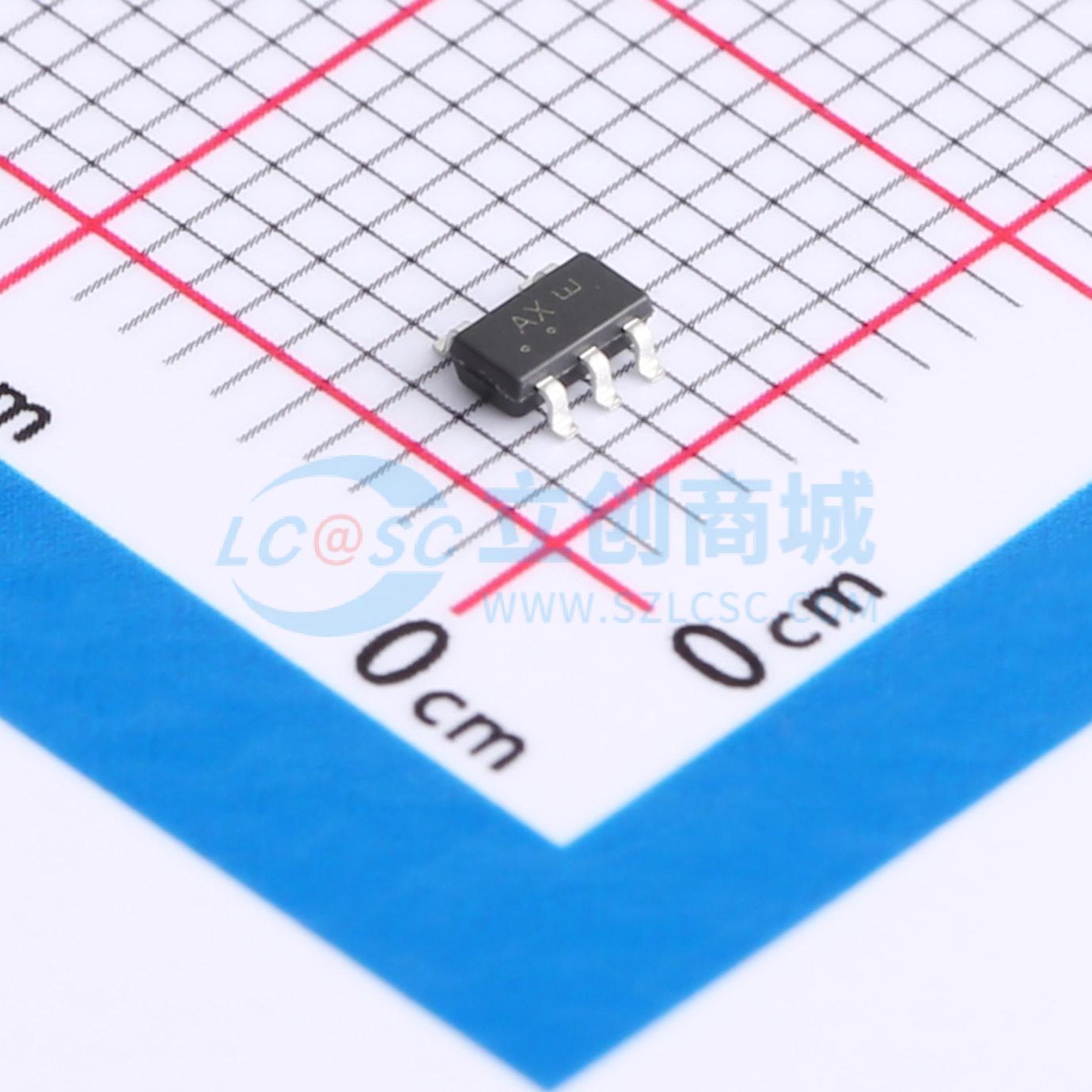

NCV20166SN2T1G
精密运算放大器，低失调，10 MHz，轨到轨输入/输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCS20166具有轨到轨输入和输出，带宽为10 MHz。这款低静态电流、低噪声放大器经过微调，可提供较低的初始输入失调电压。该运算放大器的电源电压范围为3.0 V至5.5 V。所有版本均规定工作温度范围为 -40°C至 +125°C。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV20166SN2T1G
- 商品编号
- C892903
- 商品封装
- SC-74A-5
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 3V~5.5V | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 92dB | |
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 25mA | |
| 输入失调电流(Ios) | 1pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
NCS20166具有轨到轨输入和输出，带宽为10 MHz。这款低静态电流、低噪声放大器经过微调，可提供较低的初始输入失调电压。该运算放大器的电源电压范围为3.0 V至5.5 V。所有版本均规定工作温度范围为 -40°C至 +125°C。
商品特性
- 增益带宽：典型值10 MHz
- 失调电压：最大值550 μV（VS = 5 V）
- 电源电压：3 V至5.5 V
- 静态电流：最大值1.55 mA
- 电压噪声密度：典型值10 nV/√Hz
- 轨到轨输入和输出
- 适用于汽车及其他需要独特生产场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），且符合RoHS标准
应用领域
- 电流检测
- 电机控制电路中的电流检测
- 电源的电流监测
- 电池供电仪器
- 传感器或换能器接口
- 医疗仪器
- 工业应用
- 电源
- 计算机和服务器
- 汽车
- 医疗仪器
