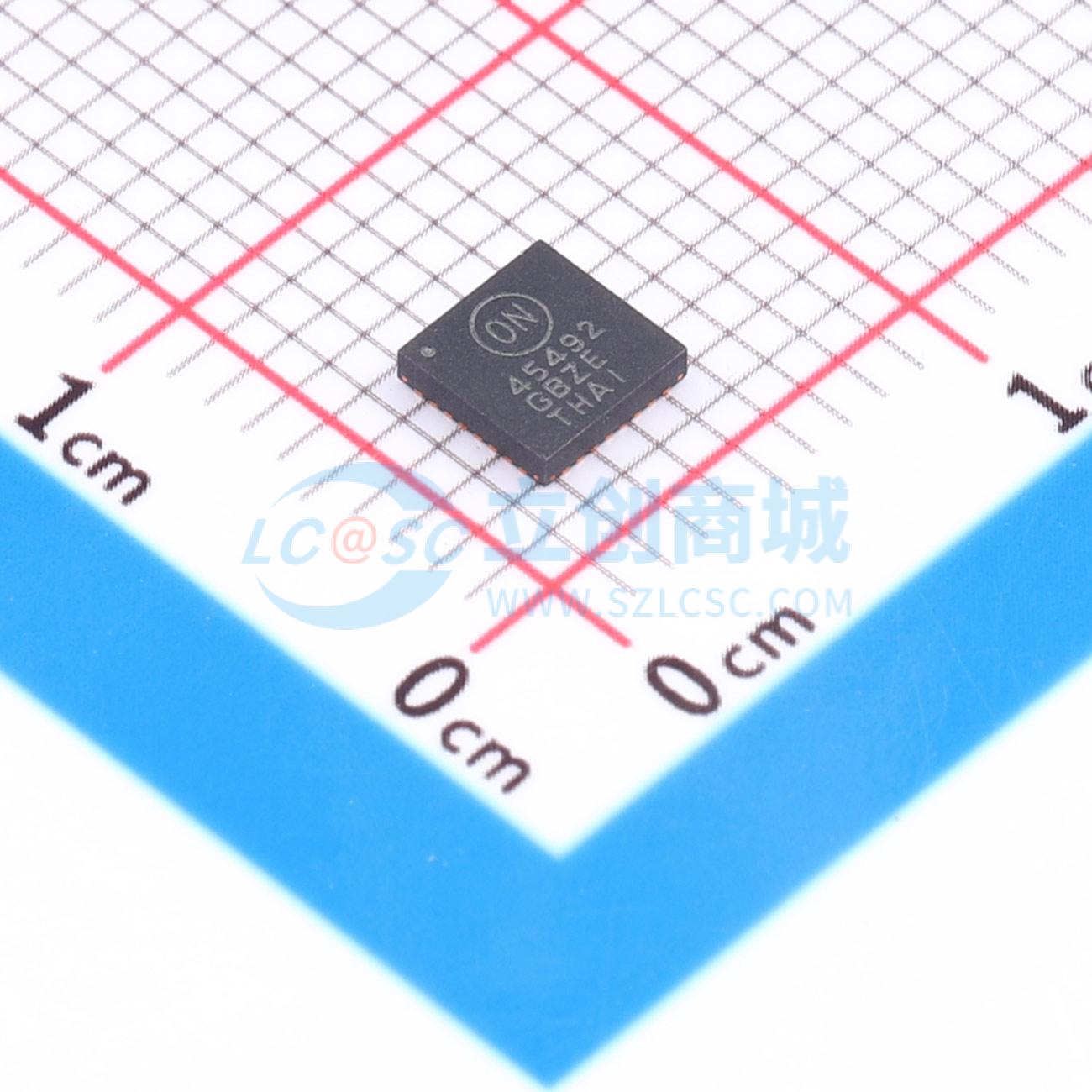

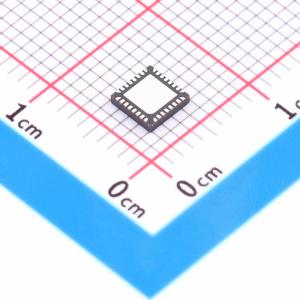

温馨提醒：图片仅供参考，商品以实物为准
NCP45492XMNTWG
NCP45492XMNTWG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP45492XMNTWG
- 商品编号
- C894993
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | 5V~26V | |
| 增益 | 2V/V | |
| 带宽 | - | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+105℃ | |
| 差分电压 | - | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 5mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 外置式分流器；使能/关断功能；模拟输出接口；高边检测；内置比较器 |
商品概述
NCP45492是一款高性能单片集成电路，可用于同时监测四个高压电源的总线电压和电流。高压总线电压和电流被转换到低压电源域，并多路复用到单个差分输出，以便通过普通ADC进行外部测量。该器件可配置为独立运行或成对运行，最多可监测和测量八个独立的高压电源。
商品特性
- 转换并缩放高达26 V的分流和总线电压
- 单器件可监测四个电源
- 可成对使用以监测多达八个电源
- 关断电流极低
- 所有通道均可通过外部电阻选择单独进行增益编程
- 建立时间短
- 实时指示所有总线电压是否有效
- 可调输出共模电压，适用于大多数外部ADC
- 无铅器件
应用领域
- 计算机/笔记本电脑
- 显卡
- 电源管理/电源控制环路
- 电池充电器
