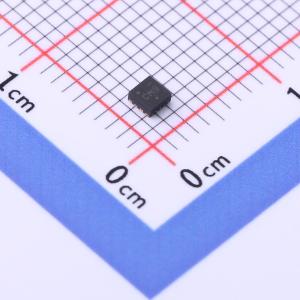

温馨提醒：图片仅供参考，商品以实物为准
NCP81074BMNTBG
单通道10A高速低侧MOSFET驱动器
- 描述
- NCP81074 是一款单沟道、低压侧 MOSFET 驱动器，能够源/汲最高 10A 的电流。此驱动器可在米勒平坦区提供 7A 峰值电流，克服了开关器件使用 MOSFET 的米勒效应。分割输出配置实现了调节导通和关断摆率的能力。该系列零件采用 SOIC8 和 2mm x 2mm DFN 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP81074BMNTBG
- 商品编号
- C892849
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 10A | |
| 拉电流(IOH) | 10A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 4ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 4ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - |
