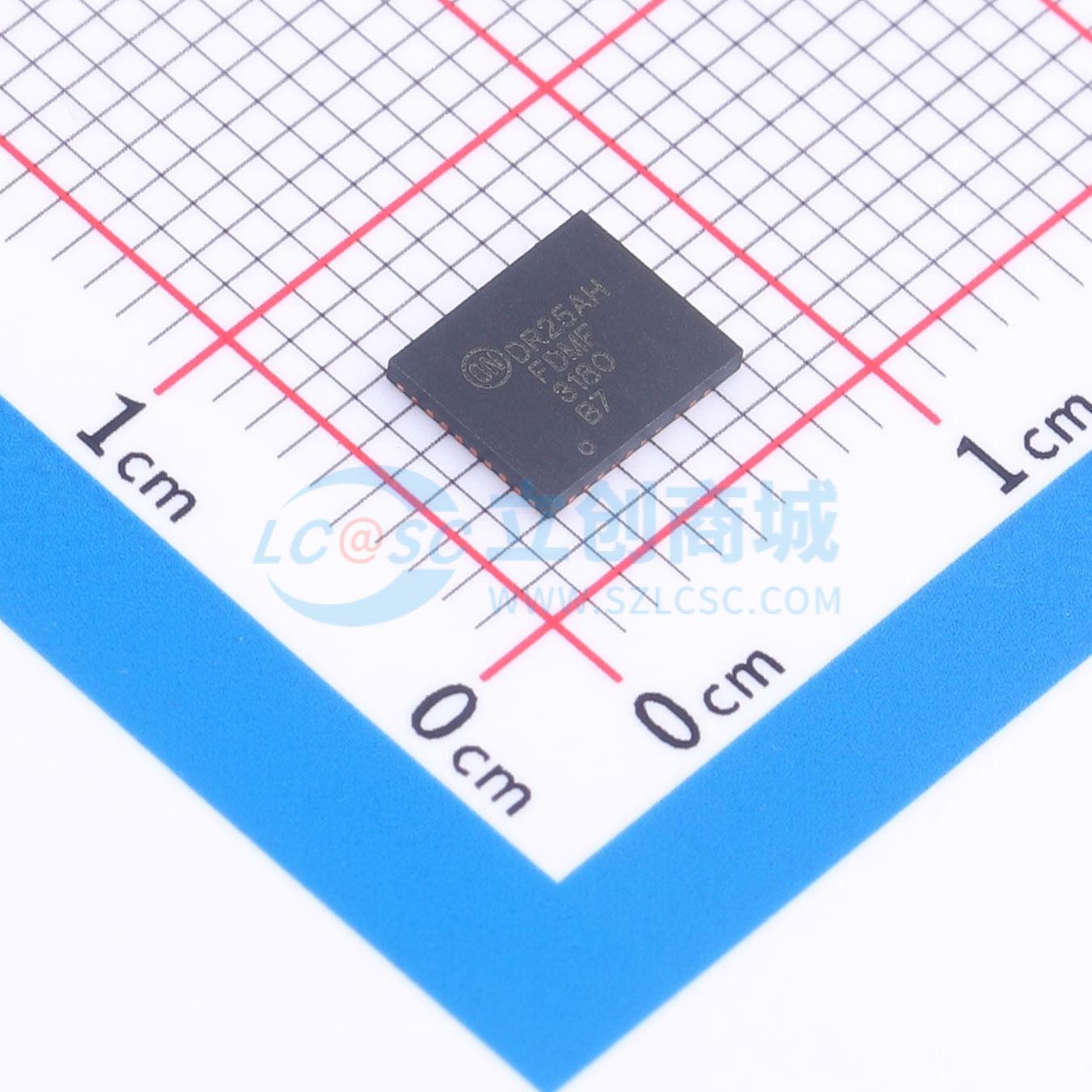

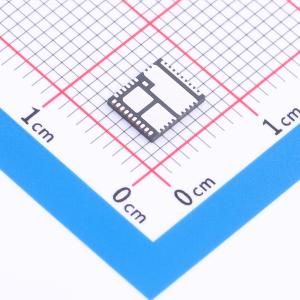

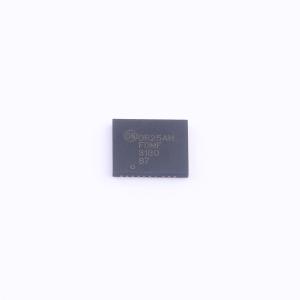

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | - | |
| 上升时间(tr) | - | |
| 下降时间(tf) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OTP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；内置自举二极管 |
商品概述
FDMF3180是安森美（ON）最新一代的智能功率级（SPS）模块，适用于高电流、高频同步DC-DC降压转换器应用。它将经过全面优化的高端和低端PowerTrench® 11功率MOSFET与具备电流和温度传感器的先进驱动器IC集成在一起。通过集成方式，SPS开关功率级针对驱动器和MOSFET的动态性能、最小化系统电感以及功率MOSFET的导通电阻（RDS(ON)）进行了优化。功率MOSFET与驱动器IC的集成实现了先进的高精度模块热监测和电流监测。FDMF3180提供一个输出信号（IMON），用于报告模块的实时电流。IMON是一个非常精确的5μA/A信号，代表实时功率MOSFET漏极电流。IMON信号可用于替代输出滤波电感DCR电流检测或电阻检测方法。FDMF3180还包括非常精确的模块热监测器（TMON）。TMON是一个电压源PTAT信号，经过校准后在25°C时提供0.8V输出，斜率为8mV/°C。
商品特性
- 安森美的PowerTrench® 11 MOSFET技术：与上一代相比，峰值效率提高约0.5%
- 30 V/25 V击穿电压MOSFET，确保长期可靠性
- 高达70 A的峰值电流处理能力
- 高性能、5mm×6mm通用封装尺寸的PQFN封装
- 集成电流监测器（IMON），符合英特尔VR13精度要求
- 集成温度监测器（TMON）
- 灾难性故障检测功能
- 过温条件下的热标志（OTP）
- 过流保护故障（OCP）
- 高端短路检测故障
- VCC和PVCC上的欠压锁定（UVLO）
- 绿色封装，符合RoHS标准
应用领域
- VR13 Purley系统中的CPU和内存电压调节器
- 服务器系统中的高电流公用电源轨
- 通信基础设施设备
