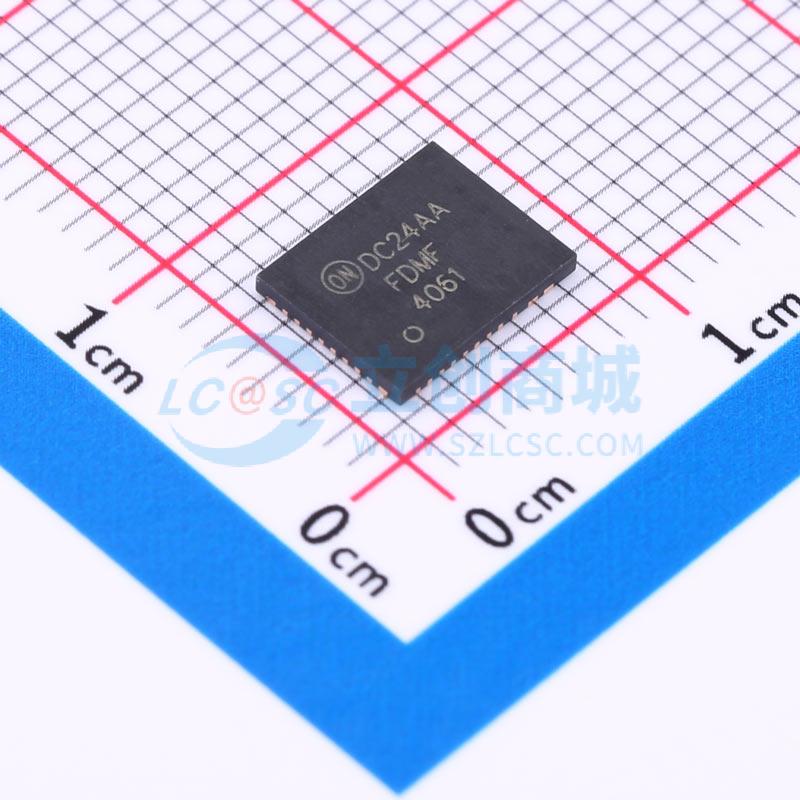

FDMF4061

FDMF4061是一款紧凑型60 V智能功率级（SPS）模块，专为大电流开关应用进行了全面优化。FDMF4061模块将一颗驱动IC和两个N沟道功率MOSFET集成在一个热性能增强的6.0 mm x 7.5 mm PQFN封装中。PQFN封装的封装电感和电阻极低，可提高该器件的电流处理能力和性能。通过集成化设计，整个开关功率级在驱动和MOSFET动态性能、系统寄生电感以及功率MOSFET的RDS(ON)方面都得到了优化。FDMF4061采用安森美半导体的高性能POWERTRENCH MOSFET技术，可降低开关应用中的高电压和电流应力。驱动IC具有低延迟时间和匹配的PWM输入传播延迟，进一步提升了该器件的性能。

• 尺寸紧凑：6.0 mm x 7.5 mm PQFN
• 高电流处理能力：25 A
• 下一代60 V功率MOSFET：在VGS = 10 V、ID = 25 A时，典型RDS(ON) = 2.4（高端）/ 2.4（低端）mΩ
• 驱动电源电压范围宽：10 V至20 V
• PWM输入（HI、LI）内置下拉电阻
• PWM传播延迟短
• 欠压锁定（UVLO）
• 系统效率全面优化
• 高性能薄型封装
• 集成60 V半桥栅极驱动器
• 采用安森美半导体60 V POWERTRENCH MOSFET，实现干净的开关波形并减少振铃
• 低电感和低电阻封装，使工作功率损耗降至最低
• 由于采用低端倒装芯片MOSFET，降低了电磁干扰
• 该器件无铅、无卤，符合RoHS标准

• 电机驱动器（电动工具、无人机等）
• 电信半桥/全桥DC - DC转换器
• 升降压转换器
• 大电流负载点（POL）DC - DC转换器
