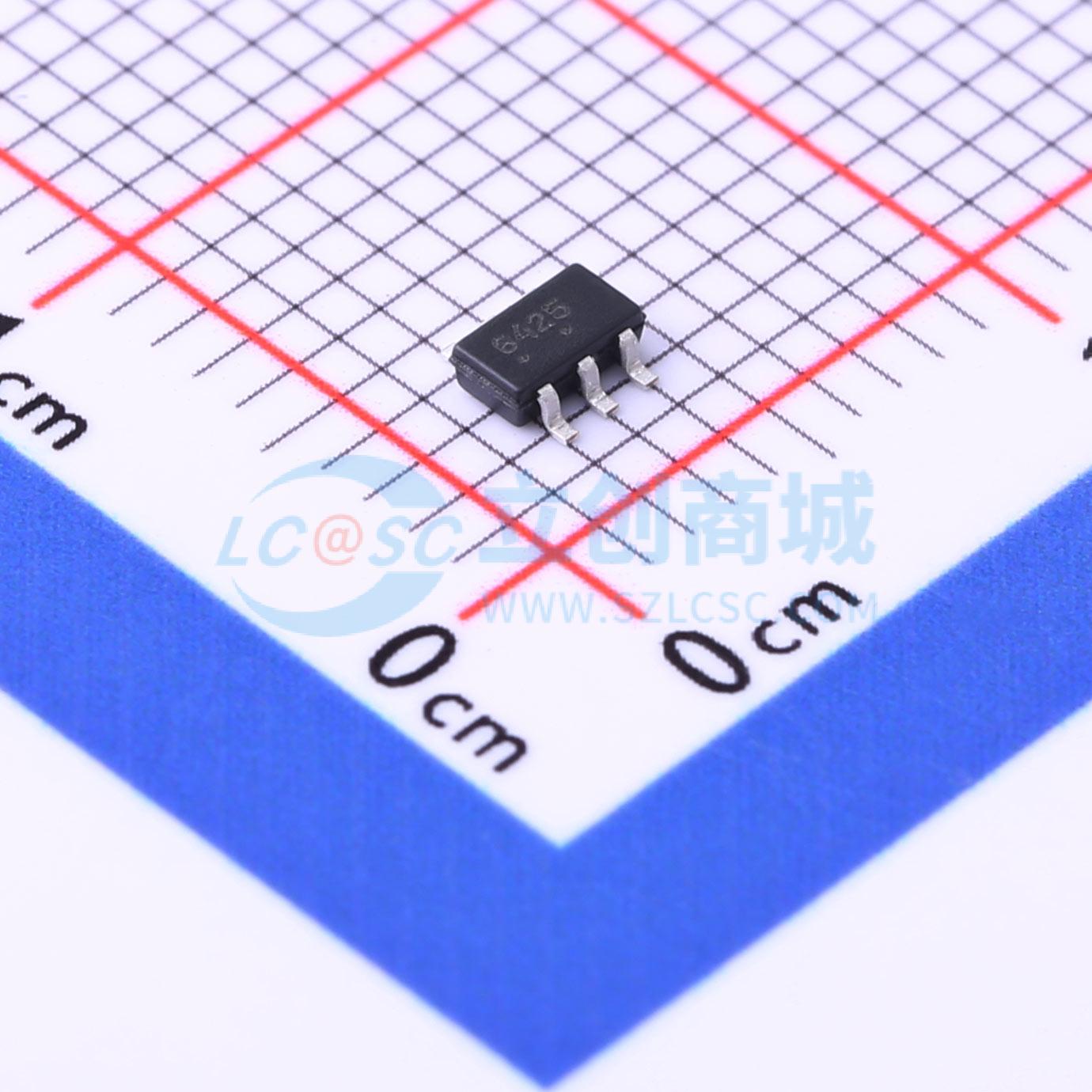

FDC642P实物图

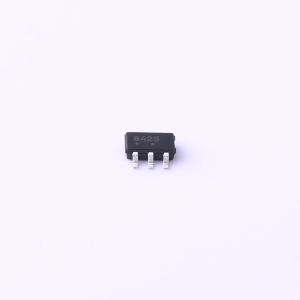

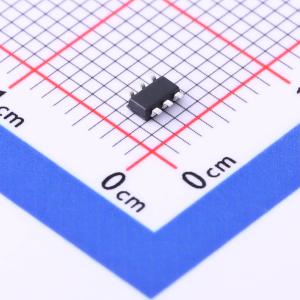

  • FDC642P商品缩略图
  • FDC642P商品缩略图
  • FDC642P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDC642P

1个P沟道 耐压:20V 电流:4A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
此 P 沟道 2.5V 指定 MOSFET 是使用 PowerTrench 工艺生产的,特别适用于最大程度降低导通电阻,同时保持低门极电荷,实现卓越的开关性能。此类器件适用于无法采用更大封装的应用,可为其在非常小的占地面积中提供卓越的功率耗散。
品牌名称
onsemi(安森美)
商品型号
FDC642P
商品编号
C890875
商品封装
SSOT-6​
包装方式
编带
商品毛重
0.043克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)4A
导通电阻(RDS(on))65mΩ@4.5V
耗散功率(Pd)1.6W
属性参数值
阈值电压(Vgs(th))1.5V
栅极电荷量(Qg)16nC@4.5V
输入电容(Ciss)925pF
反向传输电容(Crss)145pF
工作温度-55℃~+150℃

商品概述

专为电源、转换器、动力电机控制和桥式电路中的低电压、高速开关应用而设计。

商品特性

  • 在 VGS = -4.5 , \textV、ID = -4.0 , \textA 时,最大 rDS(on) = 65 , \textmΩ
  • 在 VGS = -2.5 , \textV、ID = -3.2 , \textA 时,最大 rDS(on) = 100 , \textmΩ
  • 开关速度快
  • 栅极电荷低(典型值为 11nC)
  • 高性能沟槽技术,实现极低的 r\textDS(on)
  • SuperSOT - 6 封装:占用空间小(比标准 SO - 8 小 72%);厚度薄(1mm)
  • 引脚无铅且符合 RoHS 标准

应用领域

-负载开关-电池保护-电源管理
