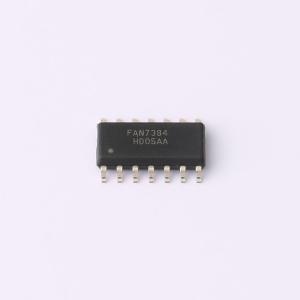

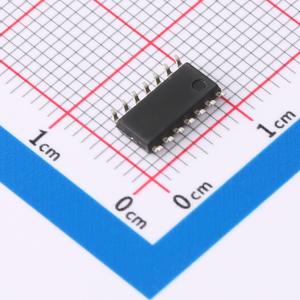

FAN7384MX

半桥栅极驱动IC

SMT扩展库PCB免费打样

描述: FAN7384是单片半桥栅极驱动IC，设计用于高压、高速驱动MOSFET和IGBT，工作电压高达 +600V。飞兆半导体的高压工艺和共模噪声消除技术可以保证高侧驱动器在高dv/dt噪声环境下稳定工作。先进的电平转换电路使高侧栅极驱动器能承受高达VS = -9.8V（典型值）的偏置电压，在VBS = 15V时。
品牌名称: onsemi(安森美)
商品型号: FAN7384MX
商品编号: C890851
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.285467克(g)

商品参数

商品概述

FAN7384是单片半桥栅极驱动IC，设计用于高压、高速驱动MOSFET和IGBT，工作电压高达 +600V。飞兆半导体的高压工艺和共模噪声消除技术可以保证高侧驱动器在高dv/dt噪声环境下稳定工作。先进的电平转换电路使高侧栅极驱动器能承受高达VS = -9.8V（典型值）的偏置电压，在VBS = 15V时。当VDD和VBS小于指定阈值电压时，欠压锁定(UVLO)电路可防止发生故障。输出驱动器的源电流/灌电流典型值分别为250mA、500mA，适用于电机驱动系统的半桥和全桥应用。

商品特性

浮动通道可实现高达 +600V的自举运行
两个通道的源/灌电流驱动能力典型值为250mA/500mA
在VDD = VBS = 15V时信号传播时，扩展允许的负VS摆幅低达 -9.8V
匹配传播延迟低于50ns
输出信号与输入信号同相位
兼容3.3V和5V逻辑输入电平
内置直通预防逻辑
内置共模dv/dt噪声消除电路
两个通道均内置欠压锁定(UVLO)功能
内置逐周期关断功能
内置软关机功能
内置双向故障功能
内置短路保护功能

应用领域

电机变频器驱动器
标准半桥和全桥驱动器
开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	500mA

	属性	参数值
	拉电流(IOH)	250mA
	工作电压	13V~20V
	上升时间(tr)	50ns
	下降时间(tf)	30ns
	工作温度	-40℃~+125℃
