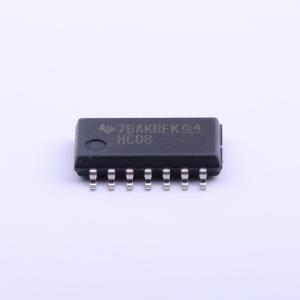

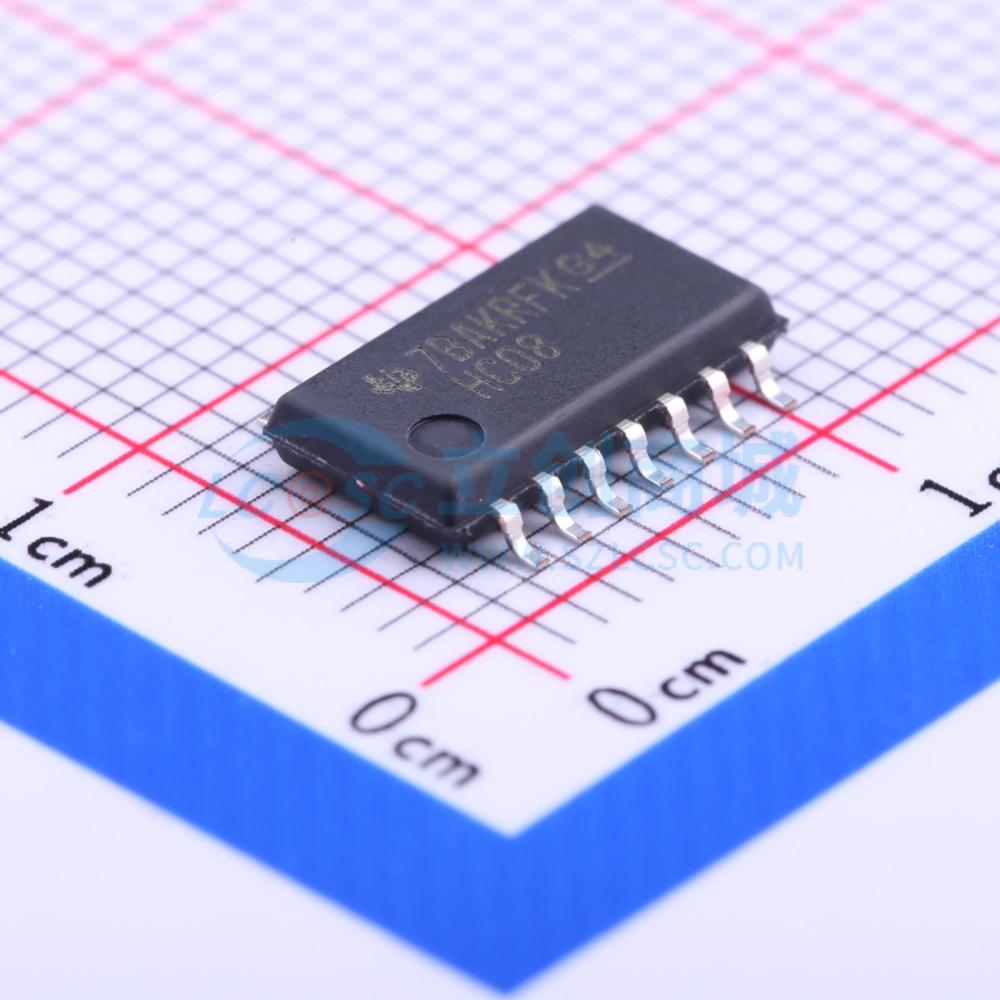

SN74HC08NSRG4
SN74HC08NSRG4
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC08NSRG4
- 商品编号
- C6814
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 20ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 |
商品概述
SNx4HC08是四路2输入与门器件，该器件包含四个独立的2输入与门，每个门在正逻辑中执行布尔函数Y = A · B。
商品特性
- 缓冲输入
- 工作电压范围为2 V至6 V
- 工作温度范围为-40℃至+85℃
- 最多可支持10个LSTTL负载扇出
- 与LSTTL逻辑IC相比功耗大幅降低
应用领域
- 电源良好信号组合
- 使能数字信号
