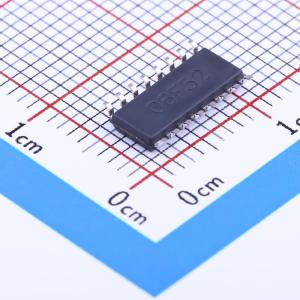

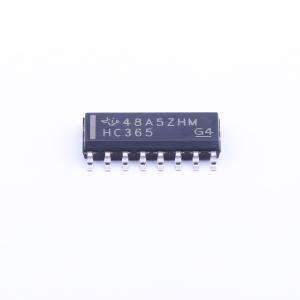

SN74HC365DR

三态输出，六路缓冲器和线路驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC365 具有三态输出的 6 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC365DR
商品编号: C6841
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

这些十六进制缓冲器和线驱动器专为提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度设计。HC365器件包含六个带双门控输出使能（OE1和OE2）输入的独立缓冲器/驱动器。当OE1和OE2均为低电平时，器件将同相数据从A输入传输至Y输出；若任一或两个输出使能端为高电平，输出处于高阻态。

商品特性

工作电压范围为 2 V 至 6 V
大电流三态输出可驱动总线、缓冲存储器地址寄存器，最多可驱动15个LSTTL负载
同相输出
低功耗，最大Icc为80 μA
典型tpd为10 ns
5 V 下输出驱动为±6 mA
最大输入电流为1 μA

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器
面向总线的发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	1
	每个元件位数	6
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	19ns@4.5V,50pF
	功能特性	输出使能
