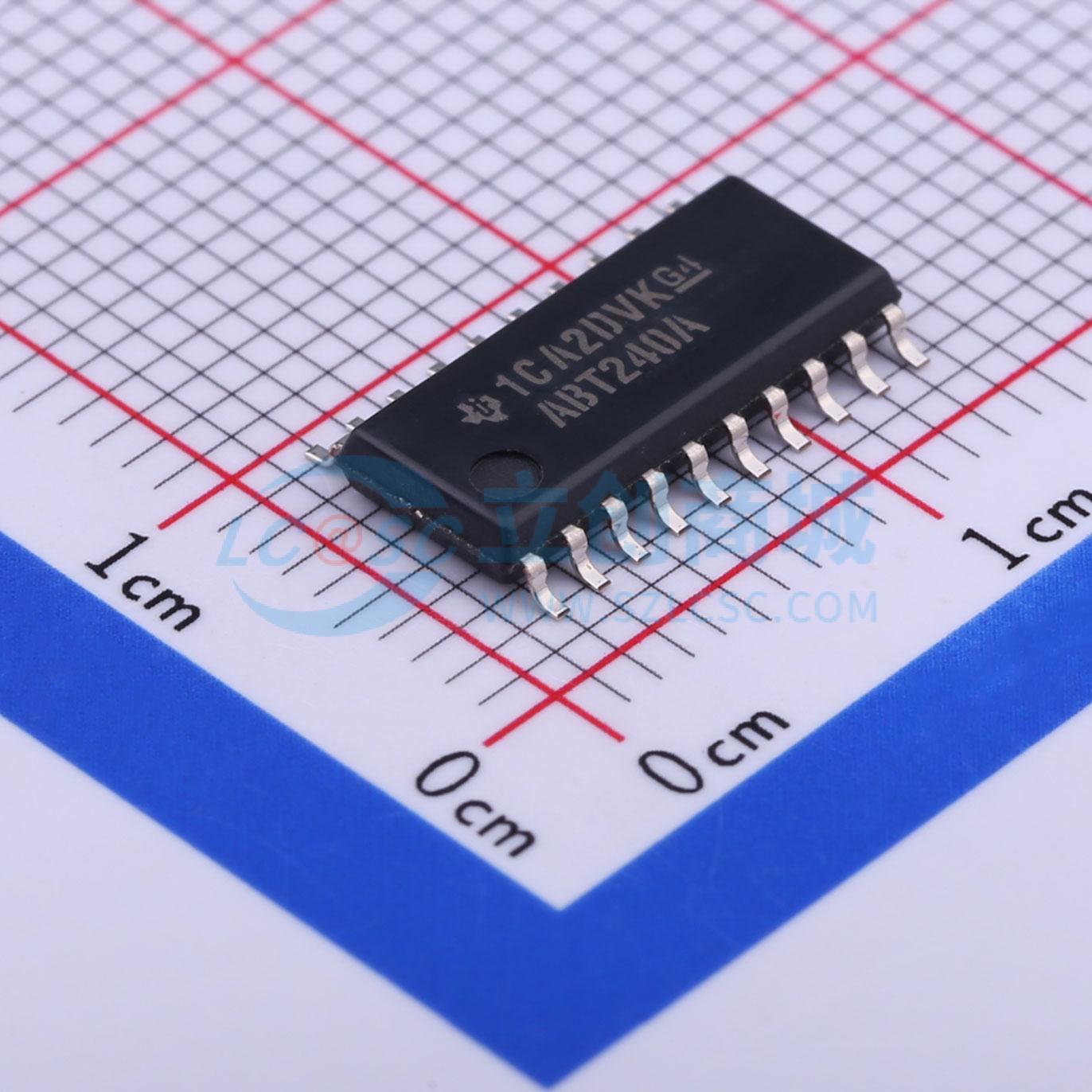

SN74ABT240ANSR实物图

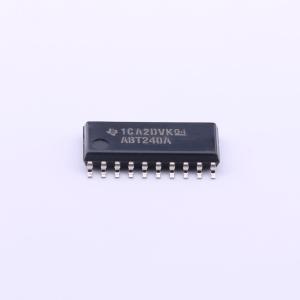

  • SN74ABT240ANSR商品缩略图
  • SN74ABT240ANSR商品缩略图
  • SN74ABT240ANSR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74ABT240ANSR

SN74ABT240ANSR

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ABT240A 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 反相器
品牌名称
TI(德州仪器)
商品型号
SN74ABT240ANSR
商品编号
C6917
商品封装
SOIC-20-208mil​
包装方式
编带
商品毛重
0.491克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型施密特触发器
输出类型三态
工作电压4.5V~5.5V
元件数2
每个元件位数4
通道类型单向
属性参数值
灌电流(IOL)64mA
拉电流(IOH)32mA
系列74ABT
工作温度-40℃~+85℃
静态电流(Iq)250uA
传播延迟(tpd)3.1ns@5V,50pF
功能特性掉电隔离;输出使能

商品概述

本产品是八进制缓冲器与线驱动器,专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器与发射器的性能与密度,可提供反相输出、同相输出,对称低电平有效输出使能输入,互补输出使能输入的可选组合。SN54ABT240和SN74ABT240A分为两组4位缓冲器/线驱动器,各组配有独立的输出使能输入;当输出使能为低电平时,器件将A输入的反相数据传输至Y输出;当输出使能为高电平时,输出处于高阻抗状态。本器件完全符合部分掉电应用规范,Ioff电路可在器件掉电时禁用输出,防止破坏性电流回流;为确保上电或掉电过程中保持高阻抗状态,需将OE通过上拉电阻接至VCC,电阻最小值由驱动器的灌流能力决定。提供多种封装可选:SN54ABT240支持J、W、FK封装;SN74ABT240A支持DB、DW、N、NS、PW封装。

商品特性

  • 典型输出接地反弹V_OLP在VCC=5V,环境温度25℃时小于1V
  • 具备高驱动输出,IOH为-32mA,IOL为64mA
  • Ioff支持部分掉电模式运行
  • 闩锁性能超过500mA,符合JEDEC标准JESD-17
  • ESD防护符合JESD 22标准,人体模型可达2000V,机器模型可达200V
  • 最大额定参数:电源电压范围-0.5V~7V;输入电压范围-0.5V~7V;高阻抗或掉电状态输出电压范围-0.5V~5.5V;低态输出电流:SN54ABT240为96mA,SN74ABT240A为128mA;输出钳位电流为-50mA;存储温度范围-65℃~150℃
  • 不同封装热阻参数:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 未使用的输入必须接VCC或GND,以保证器件正常运行

应用领域

  • 三态存储器地址驱动场景
  • 时钟驱动场景
  • 面向总线的接收器与发射器
  • 部分掉电应用场景
