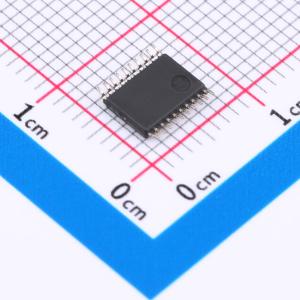

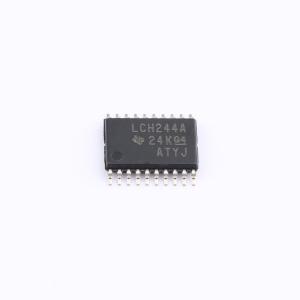

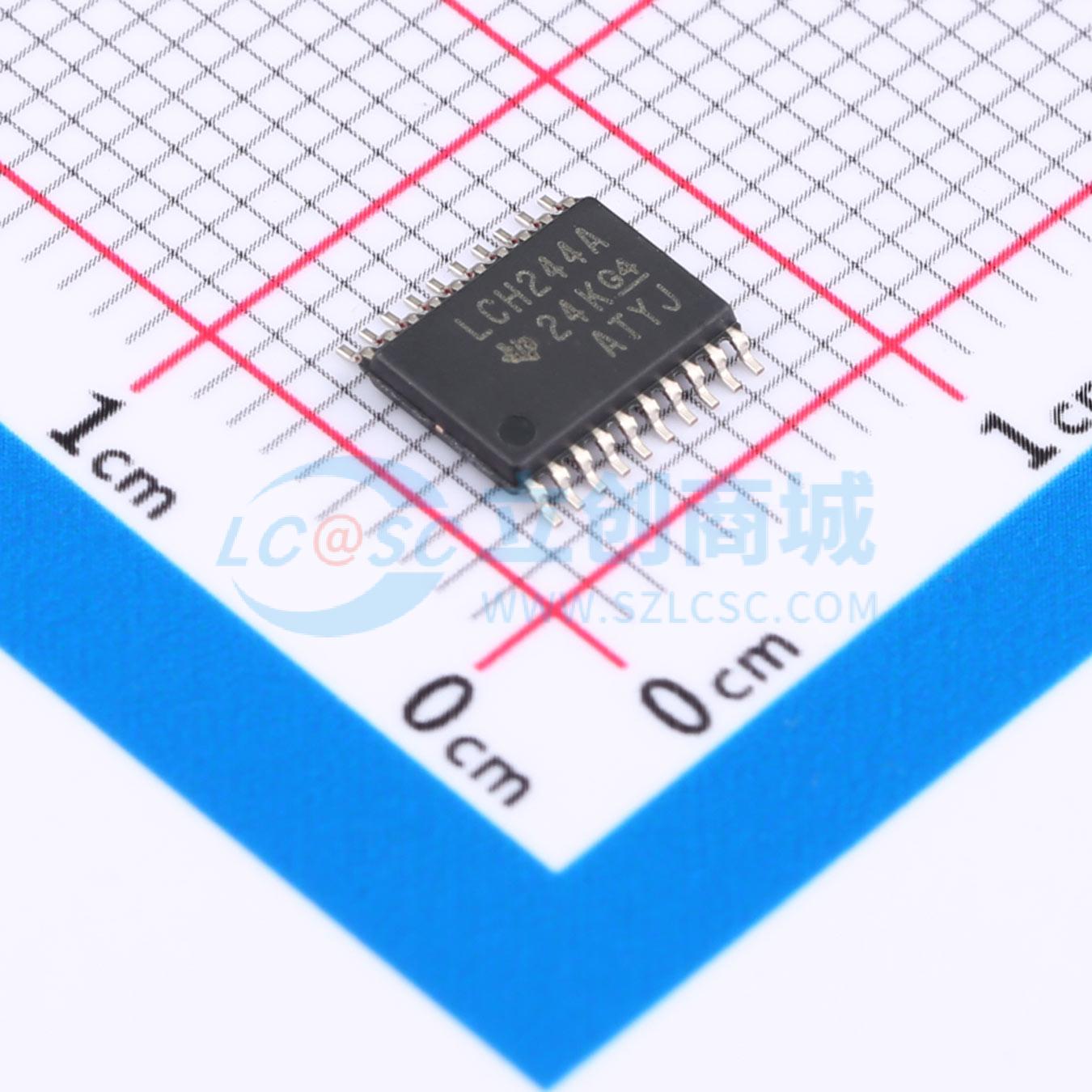

SN74LVCH244APWR

八进制缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCH244A 具有总线保持和三态输出的 8 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVCH244APWR
商品编号: C7038
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.9ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；总线保持；电平转换

商品概述

SN54LVCH244A为八进制缓冲器/线路驱动器，设计工作电源电压为2.7V~3.6V；SN74LVCH244A为八进制缓冲器/线路驱动器，设计工作电源电压为1.65V~3.6V。该器件分为两组4位线路驱动器，带有独立的输出使能输入。当输出使能为低电平时，器件将数据从A输入端传输至Y输出端；当输出使能为高电平时，输出处于高阻抗状态。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不推荐将该总线保持电路与上下拉电阻配合使用。输入可由3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器。该器件可通过关断电流Ioff实现部分掉电应用，关断电路会禁用输出，防止器件断电时出现有害电流回流。为确保上电或断电过程中保持高阻态，输出使能需要通过上拉电阻连接电源电压，电阻的最小值由驱动器的灌电流能力决定。

商品特性

工作电压范围：SN54LVCH244A为2.7V~3.6V，SN74LVCH244A为1.65V~3.6V
输入可承受电压最高达5.5V
3.3V条件下最大传播延迟tpd为5.9ns
VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV大于2V
所有端口支持混合模式信号操作，支持5V输入输出配合3.3V电源电压工作
关断电流Ioff支持部分掉电模式运行
数据输入端的总线保持功能消除了对外部上下拉电阻的需求
闩锁性能超过250mA，符合JESD 17标准
静电放电防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
提供多种封装规格可选

应用领域

混合电压系统电平转换
信号缓冲
线路驱动

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向
