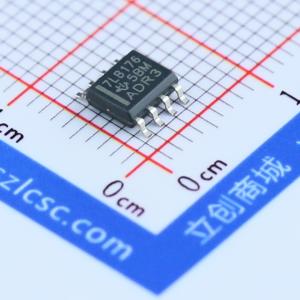

温馨提醒：图片仅供参考，商品以实物为准
SN75LBC176DR
差分总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向收发器，适用于高速低功耗应用，设计用于在多点传输和长总线线路中工作。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LBC176DR
- 商品编号
- C7072
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
SN55LBC176、SN65LBC176、SN65LBC176Q和SN75LBC176差分总线收发器是单片集成电路，旨在用于多点总线传输线路上的双向数据通信。这些器件专为平衡传输线路而设计，符合ANSI标准TIA/EIA - 485 - A(RS - 485)和ISO8482:1987(E)。 SN55LBC176、SN65LBC176、SN65LBC176Q和SN75LBC176器件整合了一个三态差分线路驱动器和一个差分输入线路接收器，两者均采用5V单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出(I/O)总线端口，该端口用于在禁用驱动器或VCC = 0时为总线提供最小负载。该端口具有较宽的正负共模电压范围，使得该器件适用于合用线应用。可以通过禁用驱动器和接收器来实现较低的器件电源电流。 这些收发器适用于ANSI标准TIA/EIA - 485(RS - 485)和ISO8482应用，前提是它们在此数据表的运行条件和特性部分中已指定。SN55LBC176的额定工作温度范围是－55℃至125℃。SN65LBC176的额定工作温度范围是－40℃至85℃，SN65LBC176Q的额定工作温度范围是－40℃至125℃。SN75LBC176的额定工作温度范围是0℃至70℃。
商品特性
- 双向收发器
- 符合或超出ANSI标准TIA/EIA - 485 - A和ISO8482:1987(E)的要求
- 高速低功耗LinBiCMOSTM电路
- 专为在串行和并行应用中实现高速运行而设计
- 低偏斜
- 针对嘈杂环境中的长距离总线线路上的多点传输而设计
- 极低的禁用电源电流…200μA（最大值）
- 宽正负输入/输出总线电压范围
- 热关断保护
- 驱动器正负电流限制
- 开路故障安全接收器设计
- 接收器输入灵敏度 ±200mV（最大值）
- 接收器输入迟滞…50mV（典型值）
- 采用5V单电源供电
- 无干扰上电和断电保护
- 可用于Q - Temp汽车高可靠性汽车应用配置控制/打印支持通过汽车标准认证
