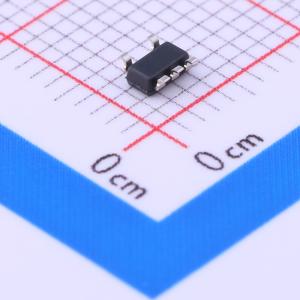

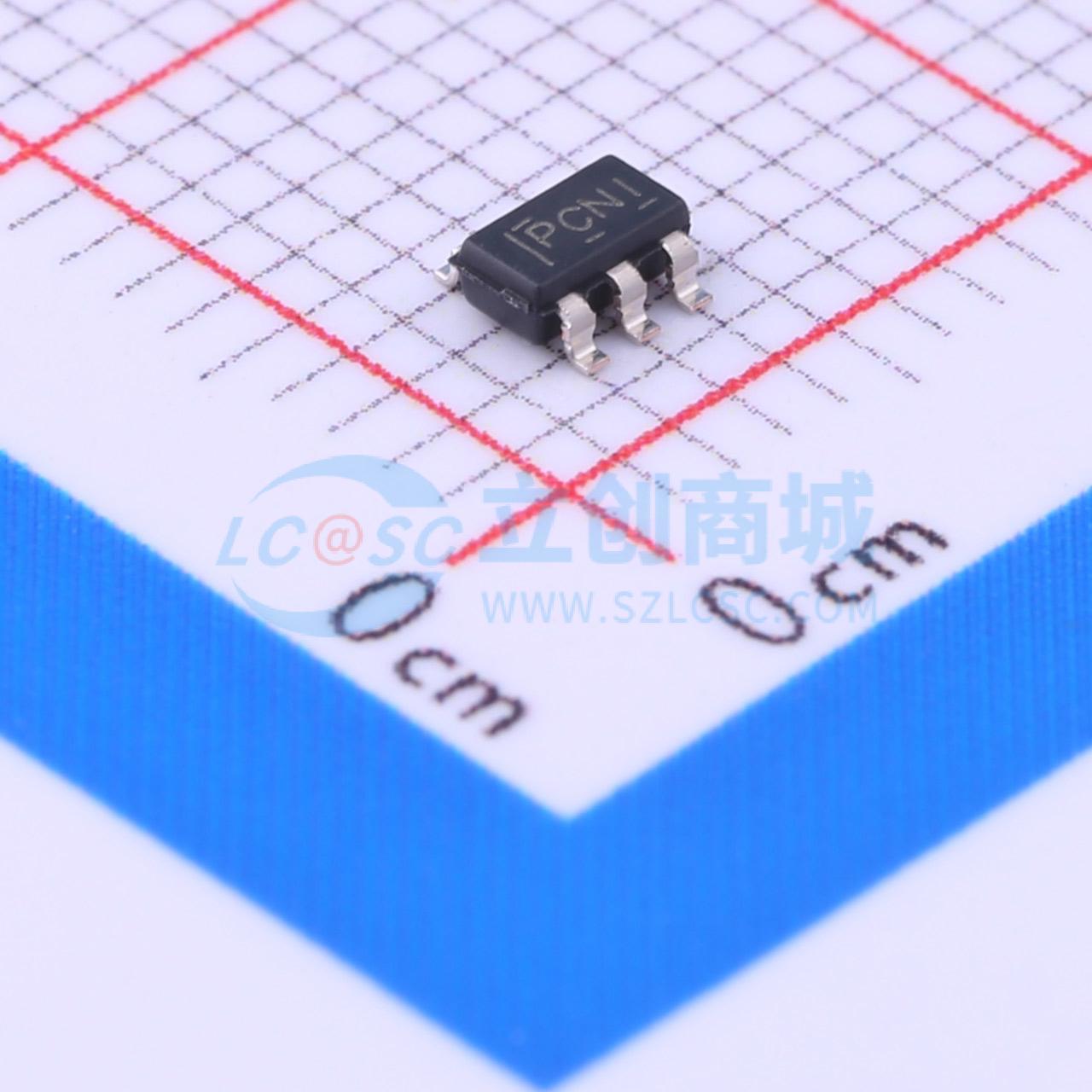

温馨提醒：图片仅供参考，商品以实物为准

TPS76933DBVR(清货)

3.3V 100mA 10V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低压差 (LDO) 电压调节器具有低压差、超低功耗运行和小型化封装的优点。与传统的 LDO 调节器相比，这些调节器具有低压差和超低静态电流。采用 5 引脚小外形集成电路 SOT-23 封装，适用于微功耗操作和电路板空间有限的场合。新的电路设计和工艺创新的结合使得通常的 PNP 传输晶体管被 PMOS 传输元件所取代
品牌名称: TI(德州仪器)
商品型号: TPS76933DBVR(清货)
商品编号: C7101
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS769xx系列低压差（LDO）稳压器具有低压差、超低功耗运行和小型化封装的优点。与传统LDO稳压器相比，这些稳压器具有低压差和超低静态电流的特点。TPS769xx系列器件采用5引脚小外形集成电路SOT - 23封装，非常适合微功耗操作以及电路板空间有限的应用。新的电路设计和工艺创新相结合，使通常的PNP传输晶体管被PMOS传输元件所取代。由于PMOS传输元件表现为低阻值电阻，因此压差非常低，在100mA负载电流（TPS76950）时典型值为71mV，并且与负载电流成正比。由于PMOS传输元件是电压驱动器件，静态电流超低（最大28μA），并且在整个输出负载电流范围（0mA至100mA）内保持稳定。超低压差特性和超低功耗运行使得该系列稳压器适用于笔记本电脑和手机等便携式系统，可显著延长系统电池的使用寿命。TPS769xx还具有逻辑使能睡眠模式，可关闭稳压器，在TJ = 25°C时将静态电流降至典型值1μA。TPS769xx有1.2V、1.5V、1.8V、2.5V、2.7V、2.8V、3.0V、3.3V和5V固定电压版本以及可变版本（可在1.2V至5.5V范围内编程）。

商品特性

100mA低压差稳压器，有1.2V、1.5V、1.8V、2.5V、2.7V、2.8V、3.0V、3.3V和5V固定输出以及可调版本
在100mA时静态电流仅17μA
待机模式下静态电流1μA
100mA时压差典型值71mV
过流限制
工作结温范围 - 40°C至125°C
5引脚SOT - 23（DBV）封装

应用领域

笔记本电脑
手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	3.3V
	输出电流	100mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	200mV@(100mA)

	属性	参数值
	静态电流(Iq)	17uA
	噪声	190uVrms
	功能特性	过流保护；使能控制；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
