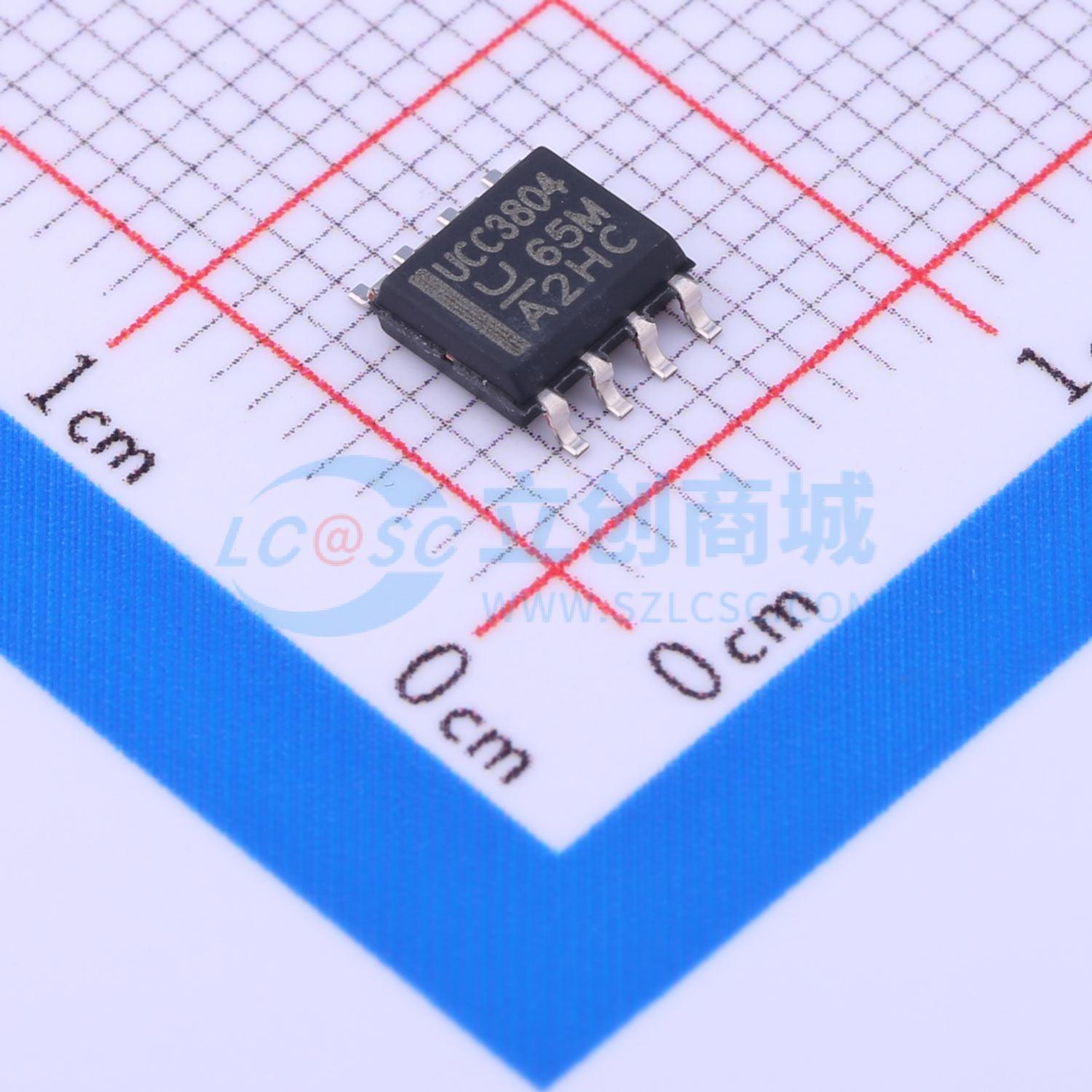

UCC3804DTR

UCCx80x系列高速、低功耗集成电路包含离线和直流到直流固定频率电流模式开关电源所需的所有控制和驱动组件，且元件数量最少。 这些器件与UCx84x系列具有相同的引脚配置，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加特性。 UCCx80x系列提供多种封装选项、温度范围选项、最大占空比选择和临界电压电平选择。像UCC2803和UCC2805这类较低基准电压的器件最适合用于电池供电系统，而UCC2802和UCC2804的较高基准电压和较高欠压锁定（UVLO）迟滞特性使其成为离线电源的理想选择。 UCC180x系列规定的工作温度范围为 -55℃至125℃，UCC280x系列为 -40℃至85℃，UCC380x系列为0℃至70℃。

• 典型启动电源电流：100 μA
• 典型工作电源电流：500 μA
• 最高工作频率达1 MHz
• 内部软启动
• 内部故障软启动
• 电流检测信号内部前沿消隐
• 1 A图腾柱输出
• 从电流检测到栅极驱动输出的典型响应时间为70 ns
• 电压基准精度为±1.5%
• 引脚排列与UC3842和UC3842A相同

• 开关模式电源（SMPS）
• 直流到直流转换器
• 电源模块
• 工业电源
• 电池供电电源
