温馨提醒：图片仅供参考，商品以实物为准

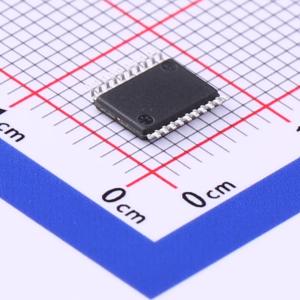

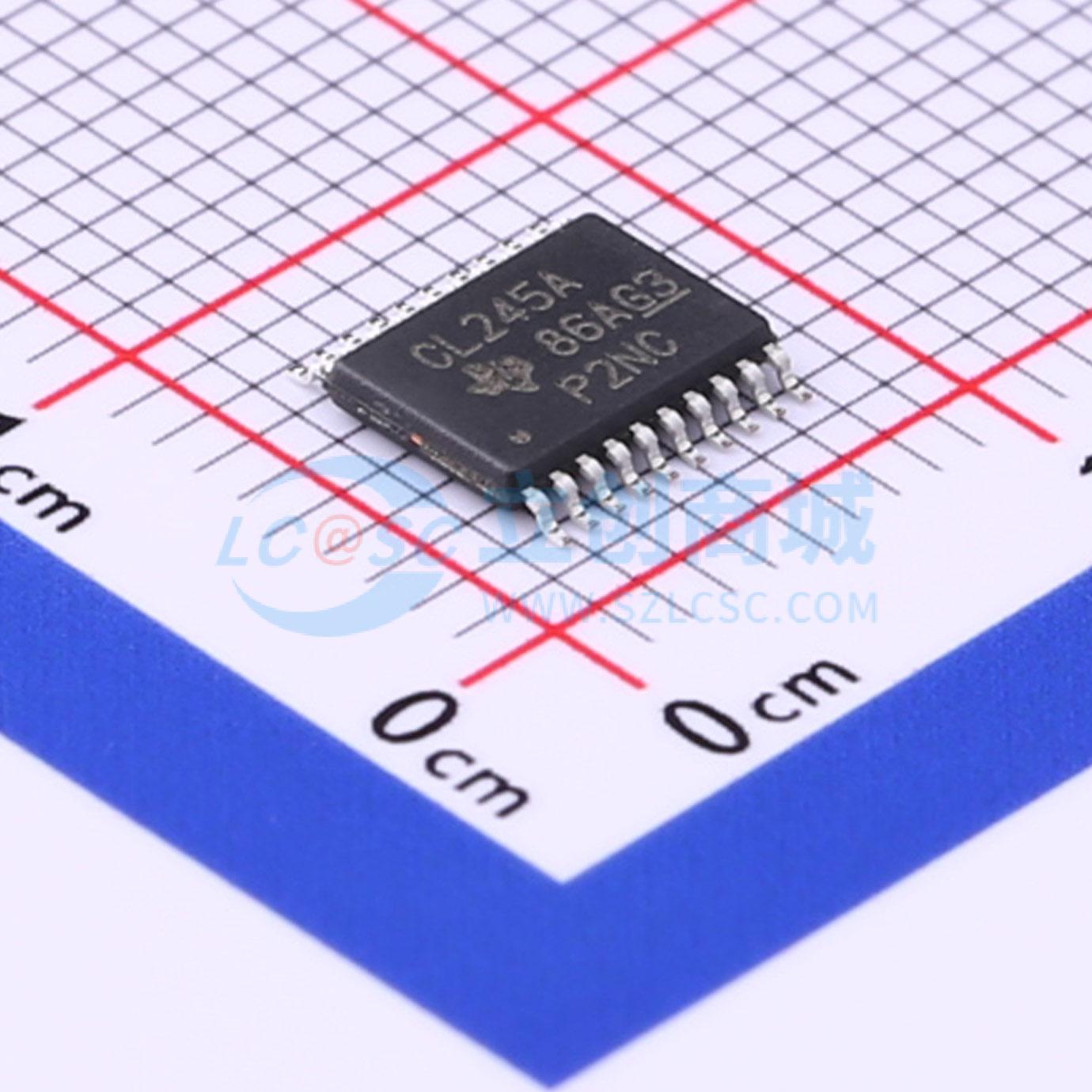

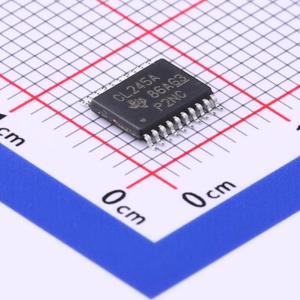

SN74CBTLV3245APWR

低电压八通道FET总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供八个高速总线开关位，具有标准'245设备引脚布局。当输出使能（OE）为低时，8位总线开关闭合，端口A连接到端口B。当OE为高时，开关断开，两个端口之间存在高阻态。
品牌名称: TI(德州仪器)
商品型号: SN74CBTLV3245APWR
商品编号: C7156
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

SN74CBTLV3245A在标准的“245”器件引脚排列中提供8位高速总线切换功能。开关的低导通电阻允许以最小的传播延迟进行连接。该器件被配置为一个8位开关。当输出使能（OE）为低电平时，8位总线开关导通，端口A连接到端口B。当OE为高电平时，开关断开，两个端口之间呈高阻态。该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff特性确保在器件掉电时，不会有损坏性电流通过器件回流。器件在断电时具有隔离功能。为确保在上电或断电期间处于高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

标准“245”型引脚排列
两个端口之间5Ω的开关连接
数据I/O端口的轨到轨切换
Ioff支持部分掉电模式操作
NC - 无内部连接

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	工作电压	2.3V~3.6V
	导通时间(ton)	4.7ns

	属性	参数值
	导通电阻(Ron)	8Ω
	关闭时间(toff)	6.4ns
	工作温度	-40℃~+85℃
	传播延迟(tpd)	250ps
