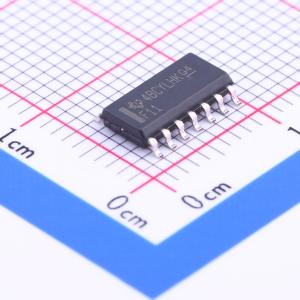

温馨提醒：图片仅供参考，商品以实物为准
SN74F11DR
SN74F11DR
- 描述
- SN74F11 3 通道、3 输入、4.5V 至 5.5V 高速 (6ns) 双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F11DR
- 商品编号
- C7161
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 1mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.5V；2.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74F系列 | |
| 传播延迟(tpd) | 5.6ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
封装选项包括塑料小外形封装、陶瓷芯片载体，以及标准塑料和陶瓷300密耳DIP这些器件包含三个独立的三输入与门。在正逻辑下，它们实现布尔函数 Y = A·B·C 或 Y = Ā + B̄ + C̄。SN74F11 的工作温度范围为 0℃ 至 70℃。
