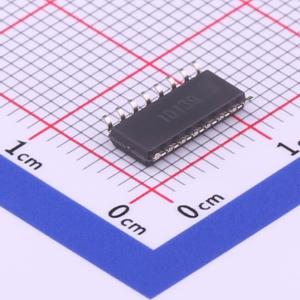

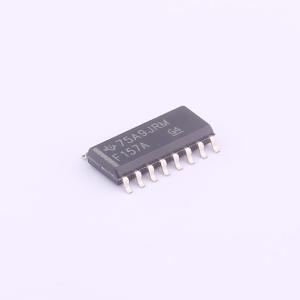

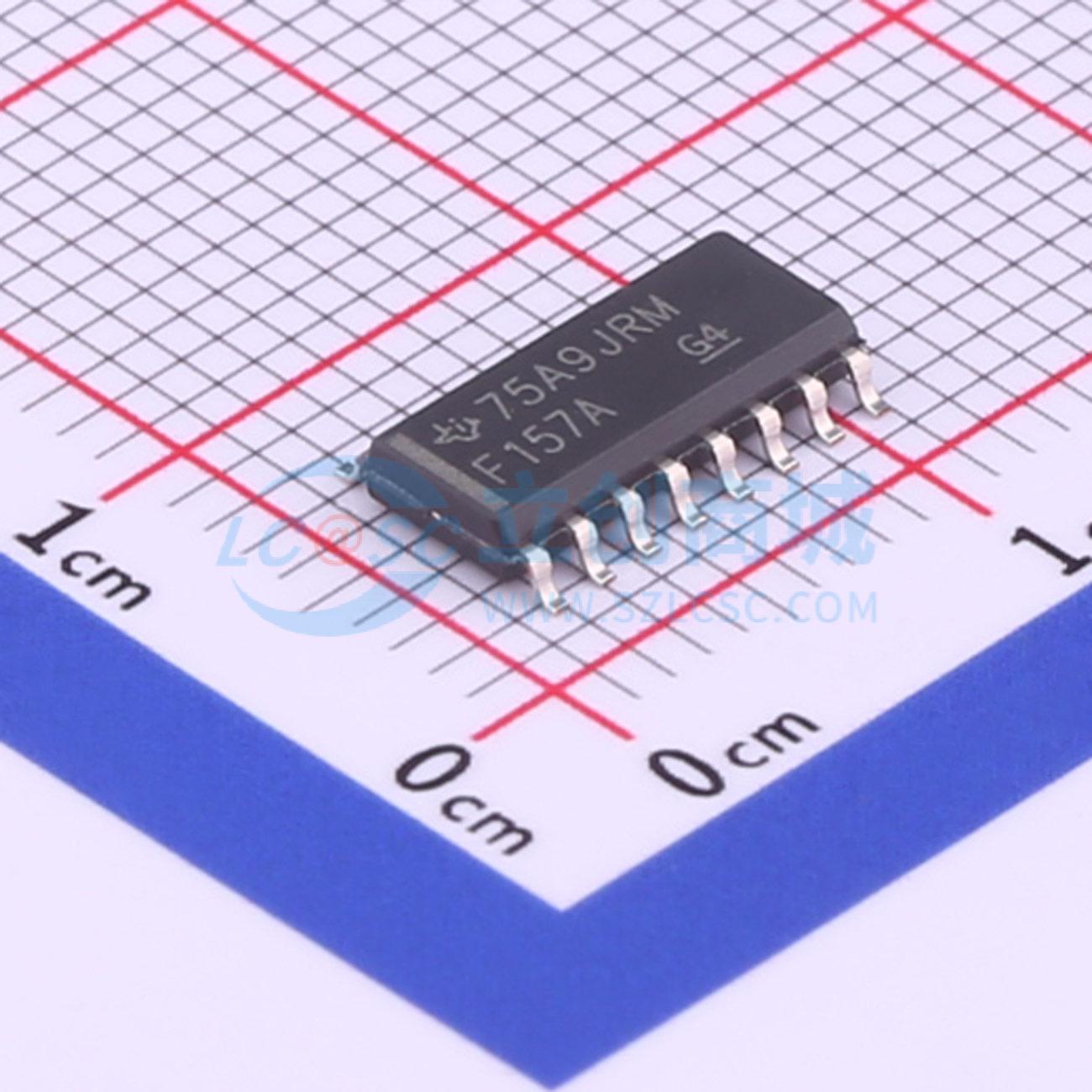

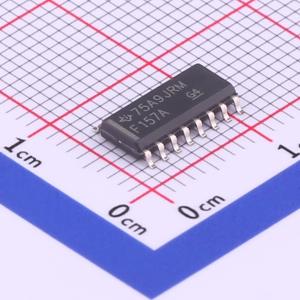

SN74F157ADR
四路2选1数据选择器/多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74F157A 四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F157ADR
- 商品编号
- C7163
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 8/4 | |
| 灌电流(IOL) | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 1mA | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 6.6ns@5V,50pF | |
| 静态电流(Iq) | - | |
| 功能特性 | - | |
| 系列 | 74F |
商品概述
F157A是一款四路2输入数据选择器/多路复用器，带有公共选通G输入，当选通为高电平时，所有输出为低电平；当选通为低电平时，可从两个源中选择一个的4位字传输到四个输出端，提供原码数据，共有SN54F157A和SN74F157A两种型号，不同型号对应不同的工作温度范围。
商品特性
- 输入输出均带缓冲
- 提供多种封装选择，包括塑料小外形封装、陶瓷芯片载体、标准塑料及陶瓷300密耳双列直插封装
- 带有公共选通输入控制输出状态
- 输出原码数据
- SN54F157A工作温度范围为-55℃到125℃
- SN74F157A工作温度范围为0℃到70℃
- 存储温度范围为-65℃到150℃
- 电源电压VCC范围为-0.5V到7V
- 输入电压范围为-1.2V到7V
- 输入电流范围为-30mA到5mA
- 高态下任意输出的电压范围为-0.5V到VCC
- 低态下任意输出电流最大为40mA
