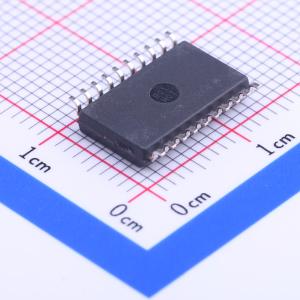

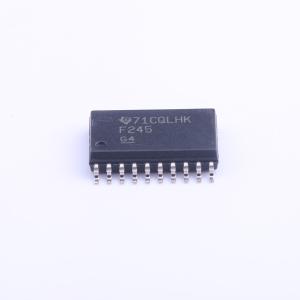

温馨提醒：图片仅供参考，商品以实物为准
SN74F245DWR
三态输出，八路总线收发器
- 描述
- SN74F245 八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F245DWR
- 商品编号
- C7165
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74F | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 110mA | |
| 传播延迟(tpd) | 3.8ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
本产品为八总线收发器，设计用于数据总线之间的异步通信，可根据方向控制输入端的逻辑电平选择数据传输方向，将数据从A总线传输到B总线或从B总线传输到A总线，可通过输出使能输入端禁用器件，使总线实现有效隔离。
商品特性
- 具备三态输出，可直接驱动总线线路
- 提供多种封装选项，包括塑料小轮廓封装、收缩小轮廓封装、陶瓷芯片载体、塑料双列直插封装、陶瓷双列直插封装
- SN74F245的收缩小轮廓封装可在不到一半的印刷电路板面积上，实现标准小轮廓封装相同的I/O引脚数与功能
- SN54F245工作自由空气温度范围为-55℃~125℃
- SN74F245工作自由空气温度范围为0℃~70℃
- 电源电压范围为-0.5V~7V
- 除I/O端口外，输入电压范围为-1.2V~7V
- 输入电流范围为-30mA~5mA
- 禁用或断电状态下，任意输出端可承受的电压范围为-0.5V~5.5V
- 高态下任意输出端可承受的电压范围为-0.5V~VCC
- 低态输出电流规格：SN54F245的A1至A8端口为40mA，B1至B8端口为96mA；SN74F245的A1至A8端口为48mA，B1至B8端口为128mA
- 存储温度范围为-65℃~150℃
- 输入电压额定值可在遵守输入电流额定值的情况下超出
- 超出最大额定范围的应力可能会对器件造成永久性损坏
应用领域
- 数据总线之间的异步通信
