温馨提醒：图片仅供参考，商品以实物为准

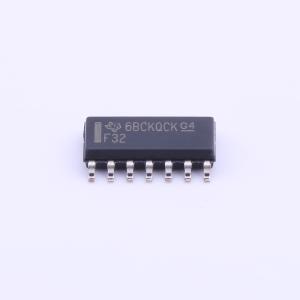

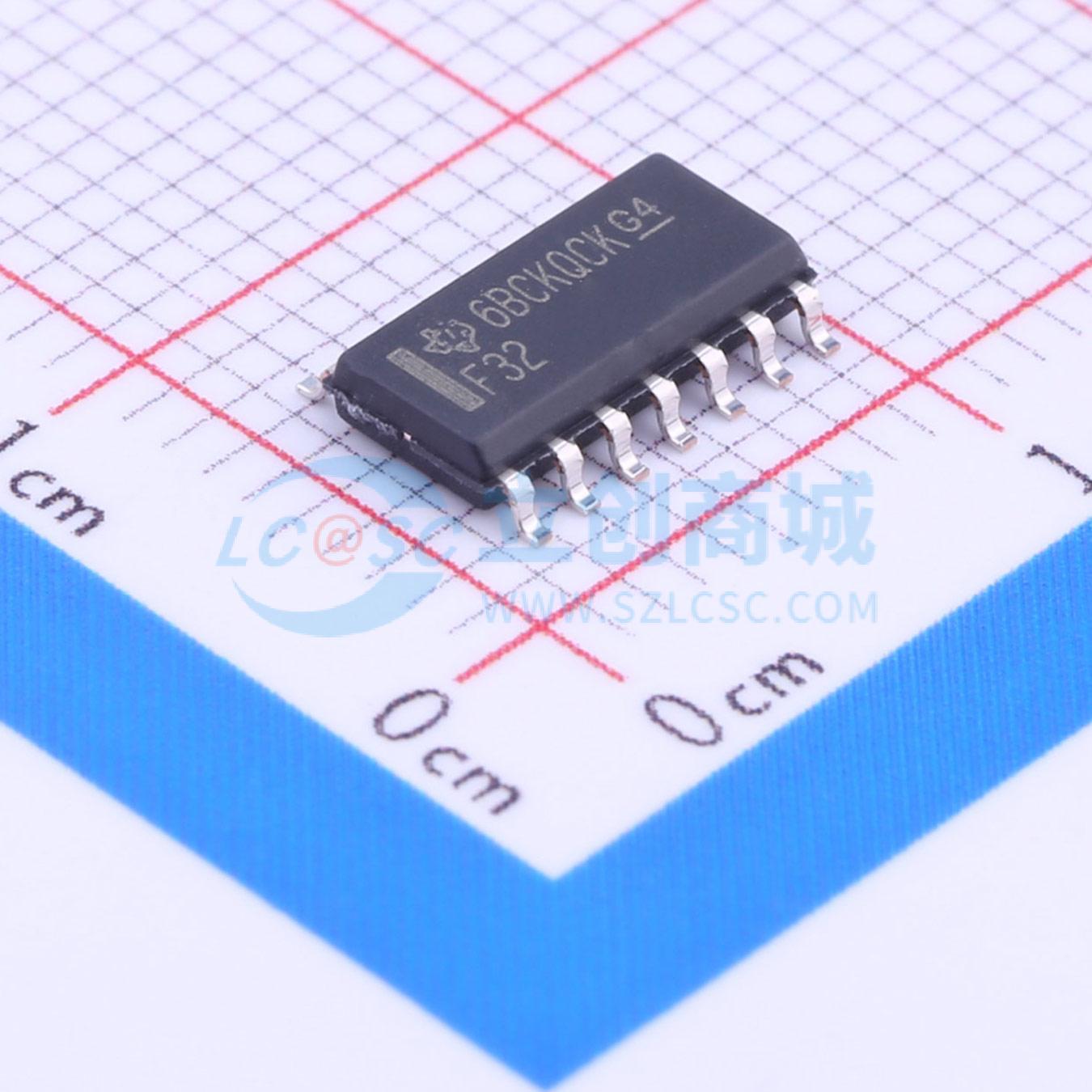

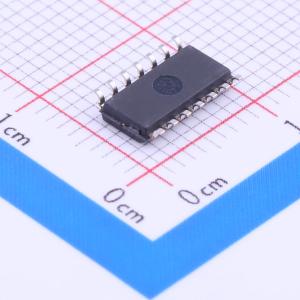

SN74F32DR
四路二输入正或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74F32 4 通道、双输入、4.5V 至 5.5V 高速 (6ns) 双极或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74F32DR
- 商品编号
- C7168
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 1mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.5V~3.4V；2.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74F系列 | |
| 传播延迟(tpd) | 6.6ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 |
应用领域
音频 - 汽车和运输 - 放大器 - 通信和电信 - 数据转换器 - 计算机及外设 - 消费类电子 - 能源和照明 - 工业 - 医疗 - 安全 - 空间 - 视频和成像 - 无线连接
