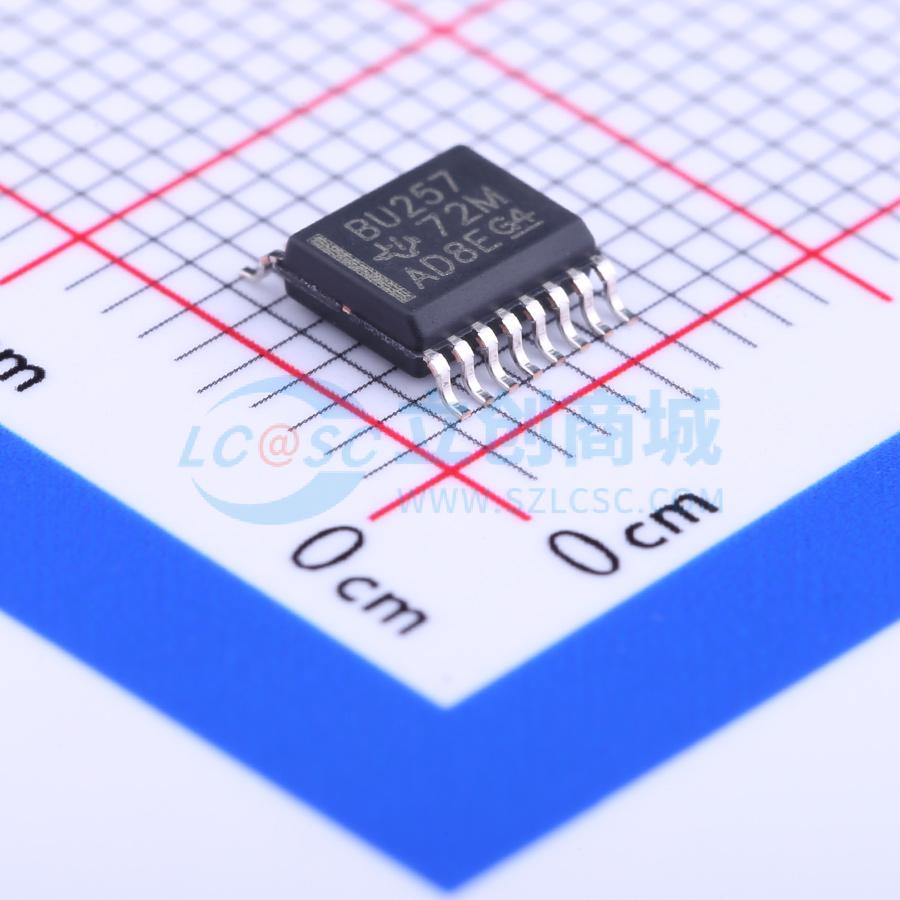

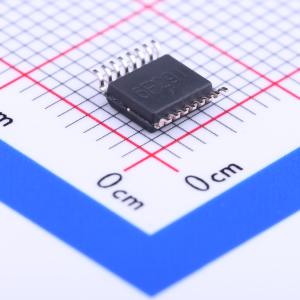

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3Q3257DBQR

4位1-of-2 FET多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4位1-of-2高速FET多路复用器/解复用器，具有单个输出使能（OE）输入。选择（S）输入控制多路复用器/解复用器的数据路径。
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3257DBQR
商品编号: C7138
商品封装: SSOP-16-4.4mm
包装方式: 编带
商品毛重: 0.247克(g)

商品参数

商品概述

SN74CB3Q3257是一款高带宽FET总线开关，利用电荷泵提升传输晶体管的栅极电压，提供低且平坦的导通电阻（rₒₙ）。低且平坦的导通电阻可实现极小的传播延迟，并支持数据输入/输出（I/O）端口的轨到轨切换。该器件还具有低数据I/O电容，可最大程度减少数据总线上的电容负载和信号失真。SN74CB3Q3257专为支持高带宽应用而设计，提供了一种优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。 SN74CB3Q3257是一款4位2选1高速FET多路复用器/解复用器，具有单个输出使能（OE̅）输入。选择（S）输入控制多路复用器/解复用器的数据路径。当OE̅为低电平时，多路复用器/解复用器启用，A端口连接到B端口，允许端口之间进行双向数据流传输。当OE为高电平时，多路复用器/解复用器禁用，A和B端口之间呈高阻态。该器件针对使用Iₒₕ的部分掉电应用进行了全面规格定义。Iₒff电路可防止器件掉电时产生破坏性电流回流。器件在断电时具有隔离功能。为确保上电或掉电期间处于高阻态，OE̅应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。

商品特性

高带宽数据路径（高达500 MHz）
器件上电或掉电时I/O可承受5 V电压
在工作范围内具有低且平坦的导通电阻（rₒₙ）特性（典型rₒₙ = 4 Ω）
数据I/O端口支持轨到轨切换
3.3 V VCC时可实现 -d- 至5 V切换
3.5 V VCC时可实现 -d- 至3.3 V切换
双向数据流，传播延迟近乎为零
低输入/输出电容可最大程度减少负载和信号失真（典型Cᵢₒ₍ₒₚₚ₎ = 3.5 pF）
快速开关频率（最大fₒₑ = 20 MHz）
数据和控制输入提供下冲箝位二极管
低功耗（典型Icc = 0.7 mA）
VCC工作范围为2.3 V至3.6 V
数据I/O支持0至5 V信号电平（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V）
控制输入可由TTL或5 V/3.3 V CMOS输出驱动
Iₒff支持部分掉电模式操作
闩锁性能超过JESD 78 II类标准的100 mA
静电放电（ESD）性能符合JESD 22标准测试
- 2000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
支持数字和模拟应用：USB接口、差分信号接口、总线隔离、低失真信号选通

应用领域

宽带通信
网络
数据密集型计算系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	2.3V~3.6V
	导通时间(ton)	6.5ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	6ns
	工作温度	-40℃~+85℃
	导通电容(Con)	10.5pF
	带宽	20MHz
	传播延迟(tpd)	200ps
