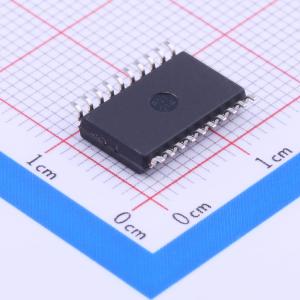

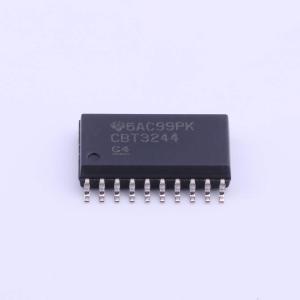

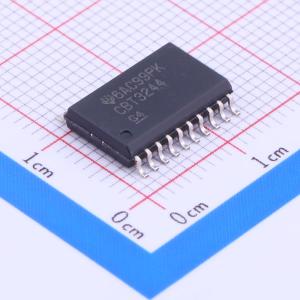

SN74CBT3244DWR
八通道FET总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八通道FET总线开关，标准'244型'引脚排列，TTL兼容输入电平，低导通电阻，支持两个端口之间的数据传输。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT3244DWR
- 商品编号
- C7143
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 8.9ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 7Ω | |
| 关闭时间(toff) | 7.4ns | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps |
商品概述
SN74CBT3244 提供 8 位高速 TTL 兼容总线开关。SOIC、SSOP、TSSOP 和 TVSOP 封装提供标准的 ’244 器件引脚排列。开关的低导通电阻允许以最小的传播延迟进行连接。 该器件由两个 4 位低阻抗开关组成，具有独立的输出使能 (OE) 输入。当 OE 为低电平时，开关导通，数据可以从端口 A 流向端口 B，反之亦然。当 OE 为高电平时，开关断开，两个端口之间呈高阻态。 为确保在上电或断电期间处于高阻态，OE 应通过上拉电阻连接到 VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 标准 ’244 型引脚排列
- 两个端口之间的开关连接电阻为 5Ω
- TTL 兼容输入电平
