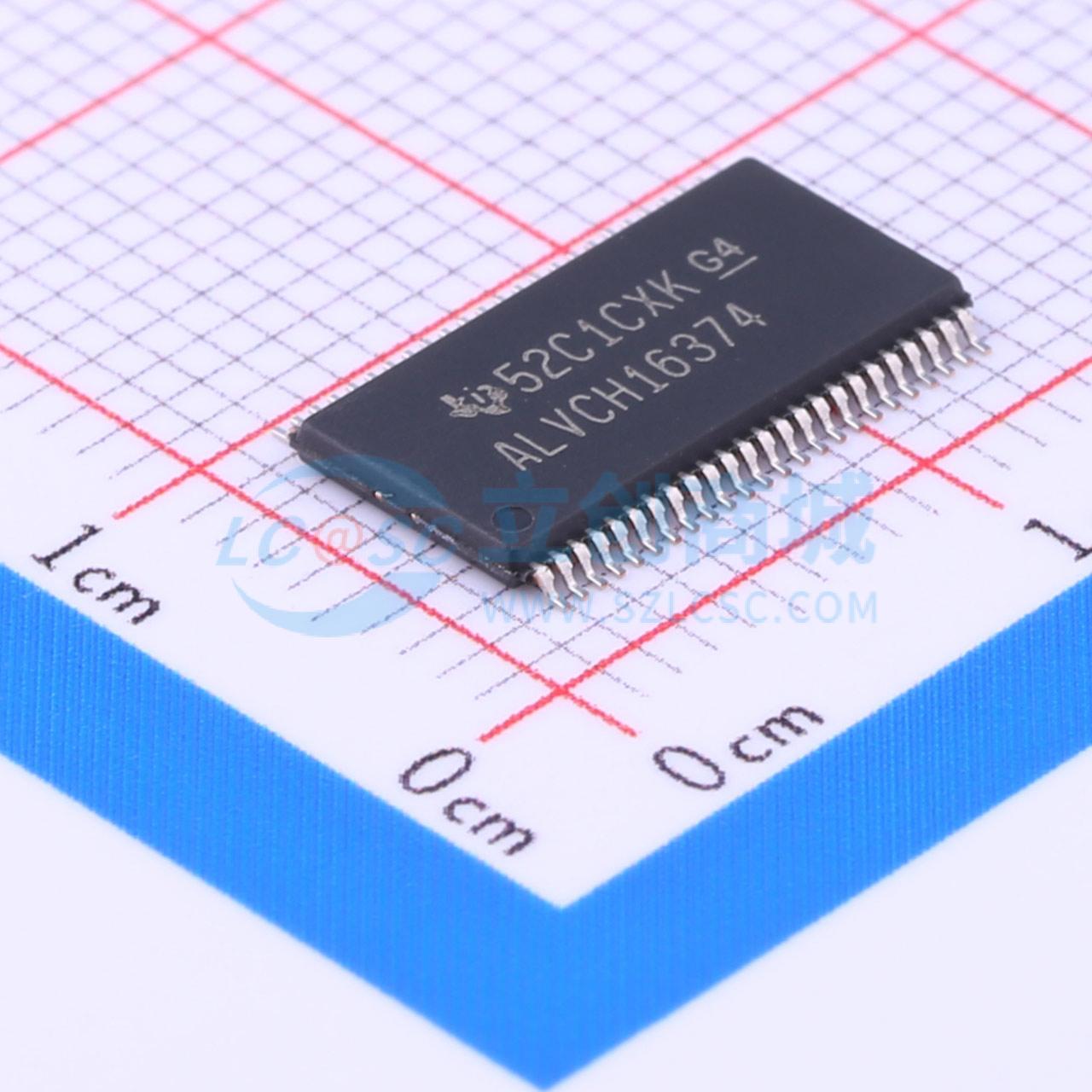

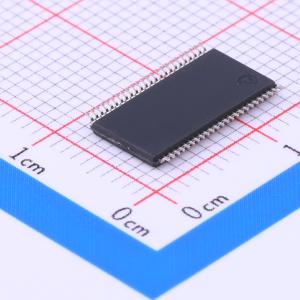

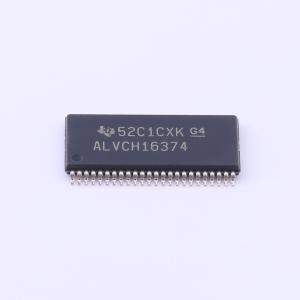

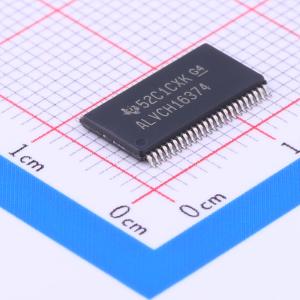

温馨提醒：图片仅供参考，商品以实物为准
SN74ALVCH16374DGGR
16位边沿触发D型触发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVCH16374 具有三态输出的 16 位边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVCH16374DGGR
- 商品编号
- C7131
- 商品封装
- TSSOP-48-6.2mm
- 包装方式
- 编带
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | 使能 | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 4.2ns@3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74ALVCH系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 6pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 1.9ns | |
| 保持时间 | 500ps |
商品概述
SN74ALVCH16374是一款16位边沿触发D型触发器，设计工作VCC电压范围为1.65V到3.6V。该器件可作为两个8位触发器使用，也可作为一个16位触发器使用。在时钟输入的正跳变沿，触发器的Q输出会获取数据输入端的逻辑电平。输出使能可将输出置于正常逻辑状态或高阻态，高阻态下输出不会对总线产生明显负载或驱动，高阻态和增强的驱动能力使其无需接口或上拉组件即可驱动总线。输出使能不会影响触发器的内部操作，输出处于高阻态时，依然可以保留旧数据或者输入新数据。为了确保上下电过程中保持高阻态，输出使能应当通过上拉电阻连接到VCC，电阻的最小阻值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议在使用总线保持电路的情况下搭配上拉或下拉电阻。
商品特性
- 工作电压范围为1.65V~3.6V
- 3.3V条件下最大传输延迟tpd为4.2ns
- 3.3V条件下输出驱动能力为±24mA
- 数据输入带有总线保持功能，无需外部上拉/下拉电阻
- 闩锁性能超过JESD 17标准规定的250mA要求
- 静电放电防护符合JESD 22标准，可承受2000V人体模型测试、200V机器模型测试
- 所有未使用的控制输入端必须接VCC或GND，以保证器件正常工作
应用领域
- 实现缓冲寄存器
- 实现IO端口
- 实现双向总线驱动器
- 实现工作寄存器
