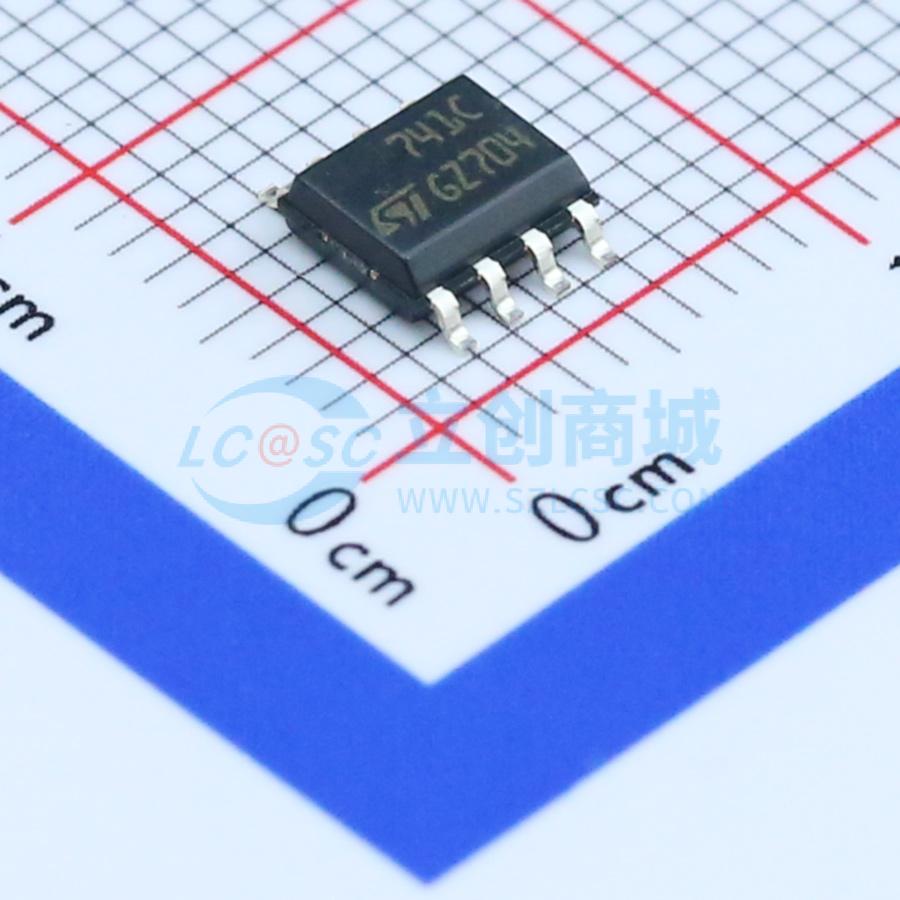

UA741CDT
通用型单运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UA741是一款高性能单片运算放大器，采用单硅芯片制造。它适用于广泛的模拟应用。高增益和宽工作电压范围使其在积分器、求和放大器和一般反馈应用中表现卓越。内部补偿网络（6 dB/倍频程）确保闭环电路的稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- UA741CDT
- 商品编号
- C7111
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 23nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.7mA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 5V~40V | |
| 双电源(Vee~Vcc) | -22V~22V |
商品概述
UA741是一款高性能单片运算放大器，采用单硅芯片制造。它适用于广泛的模拟应用。 高增益和宽工作电压范围使其在积分器、求和放大器和一般反馈应用中表现卓越。内部补偿网络（6 dB/倍频程）确保闭环电路的稳定性。
商品特性
- 宽输入电压范围
- 无闭锁现象
- 高增益
- 短路保护
- 无需频率补偿
- 引脚配置与UA709相同
应用领域
- 求和放大器
- 电压跟随器
- 积分器
- 有源滤波器
- 函数发生器
