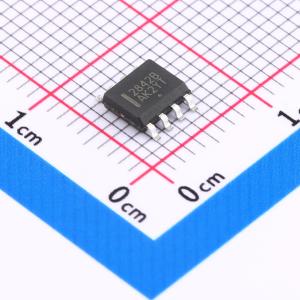

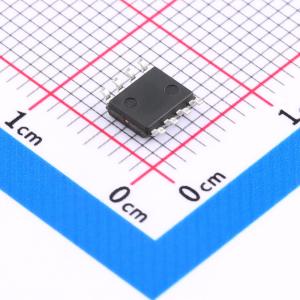

温馨提醒：图片仅供参考，商品以实物为准

UC2842BD1R2G

高性能电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3842B、UC3843B系列是高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有经过微调的振荡器，可实现精确的占空比控制、温度补偿基准、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。还包括保护功能，如带迟滞的输入和基准欠压锁定、逐周期电流限制、可编程输出死区时间，以及用于单脉冲计量的锁存器。这些器件有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级提供了独立的电源和接地引脚。UCX842B的欠压锁定（UVLO）阈值为16 V（开启）和10 V（关闭），非常适合离线转换器。UCX843B针对低电压应用进行了优化，其UVLO阈值为8.5 V（开启）和7.6 V（关闭）。
品牌名称: onsemi(安森美)
商品型号: UC2842BD1R2G
商品编号: C7112
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

UC3842B、UC3843B系列是高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有经过微调的振荡器，可实现精确的占空比控制、温度补偿基准、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。还包括保护功能，如带迟滞的输入和基准欠压锁定、逐周期电流限制、可编程输出死区时间，以及用于单脉冲计量的锁存器。这些器件有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级提供了独立的电源和接地引脚。 UCX842B的欠压锁定（UVLO）阈值为16 V（开启）和10 V（关闭），非常适合离线转换器。UCX843B针对低电压应用进行了优化，其UVLO阈值为8.5 V（开启）和7.6 V（关闭）。

商品特性

-用于精确频率控制的微调振荡器 -振荡器频率保证为250 kHz -高达500 kHz的电流模式操作 -自动前馈补偿 -用于逐周期电流限制的锁存式PWM -带欠压锁定的内部微调基准 -大电流图腾柱输出 -带迟滞的欠压锁定 -低启动和工作电流 -这是一款无铅和无卤化物器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10V~30V
	开关频率	500kHz
	耗散功率(Pd)	702mW

	属性	参数值
	最大占空比	96%
	拓扑结构	反激式；升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-25℃~+85℃@(TA)
