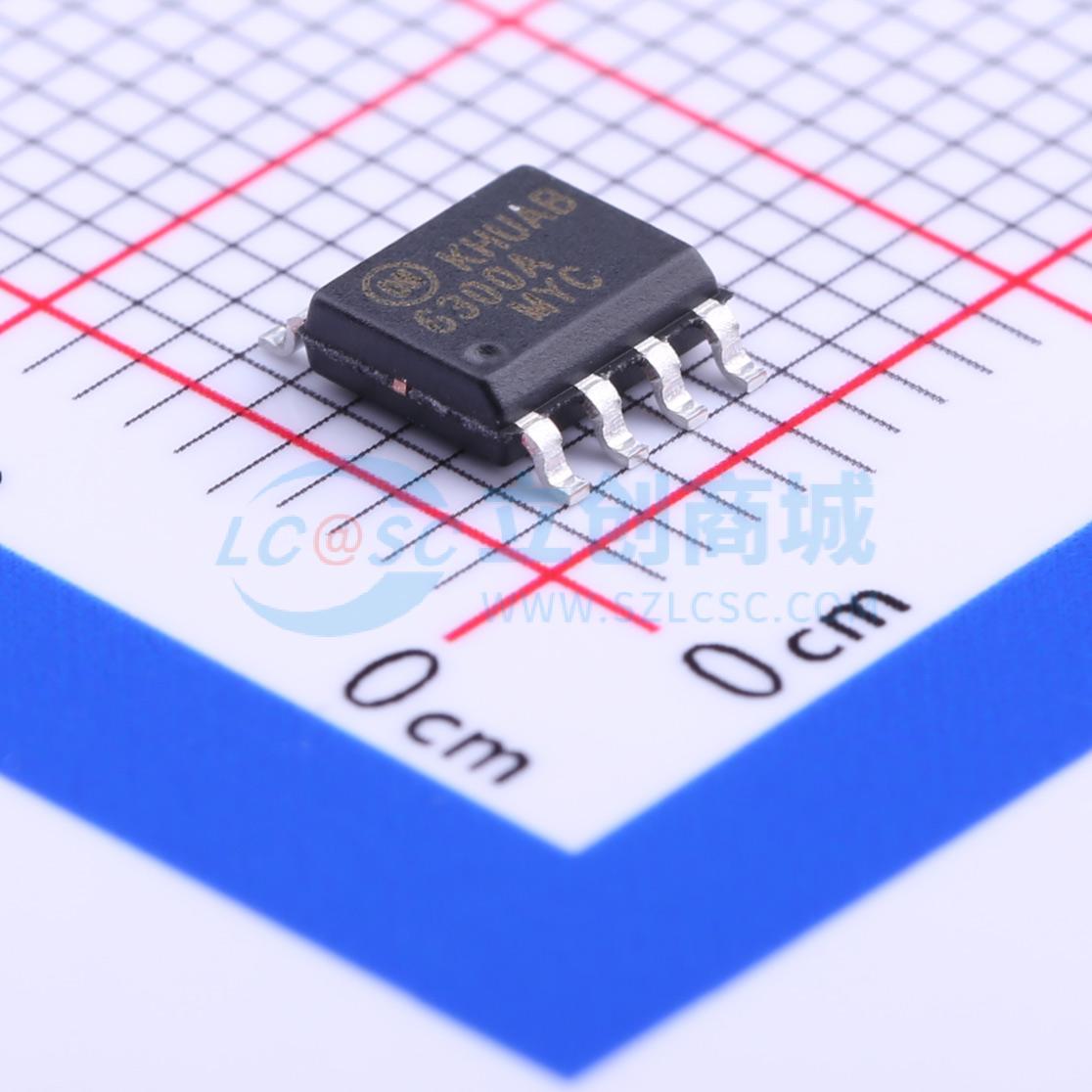

温馨提醒：图片仅供参考，商品以实物为准

FAN6300AMY

高度集成的准谐振电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高度集成的 FAN6300A/H PWM 控制器提供了一些可提高反激式转换器性能的特性。FAN6300A 应用于最大工作频率低于 100 kHz 的准谐振反激式转换器。FAN6300H适合高频率操作（高达190kHz）。内置的 HV 启动电路可以提供更大的启动电流，以减少控制器的启动时间。一旦 V
品牌名称: onsemi(安森美)
商品型号: FAN6300AMY
商品编号: C10876
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+105℃@(Ta)
	工作模式	QR
	反馈方式	副边反馈

商品概述

高度集成的PWM控制器FAN6300A/H具备多项特性，可提升反激式转换器的性能。FAN6300A适用于最大工作频率低于100 kHz的准谐振反激式转换器。FAN6300H适用于高频操作（最高可达190 kHz）。内置的高压启动电路可提供更大的启动电流，以缩短控制器的启动时间。一旦VDD电压超过导通阈值电压，高压启动功能将立即禁用，以降低功耗。内部谷值电压检测器可确保电源系统在宽范围的线电压和任何负载条件下以准谐振模式运行，同时降低开关损耗，使功率MOSFET漏极的开关电压降至最低。为了最大限度地降低待机功耗并提高轻载效率，专有绿色模式功能提供关断时间调制，以降低开关频率，并执行扩展谷值电压开关，使开关电压保持在最低水平。工作频率受最小关断时间限制，FAN6300A的最小关断时间为38 μs至8 μs，FAN6300H为13 μs至3 μs，因此FAN6300H可以比FAN6300A以更高的开关频率运行。

商品特性

高压启动
准谐振操作
逐周期电流限制
峰值电流模式控制
前沿消隐（LEB）
内部最小关断时间
内部5 ms软启动
过功率补偿
栅极输出最大电压
自动恢复过流保护（FB引脚）
自动恢复开环保护（FB引脚）
VDD引脚和输出电压（DET引脚）过压保护锁存
FAN6300A低频操作（低于100 kHz）
FAN6300H高频操作（最高可达190 kHz）

应用领域

交流/直流笔记本适配器
开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~25V
	开关频率	100kHz
	拓扑结构	反激式
