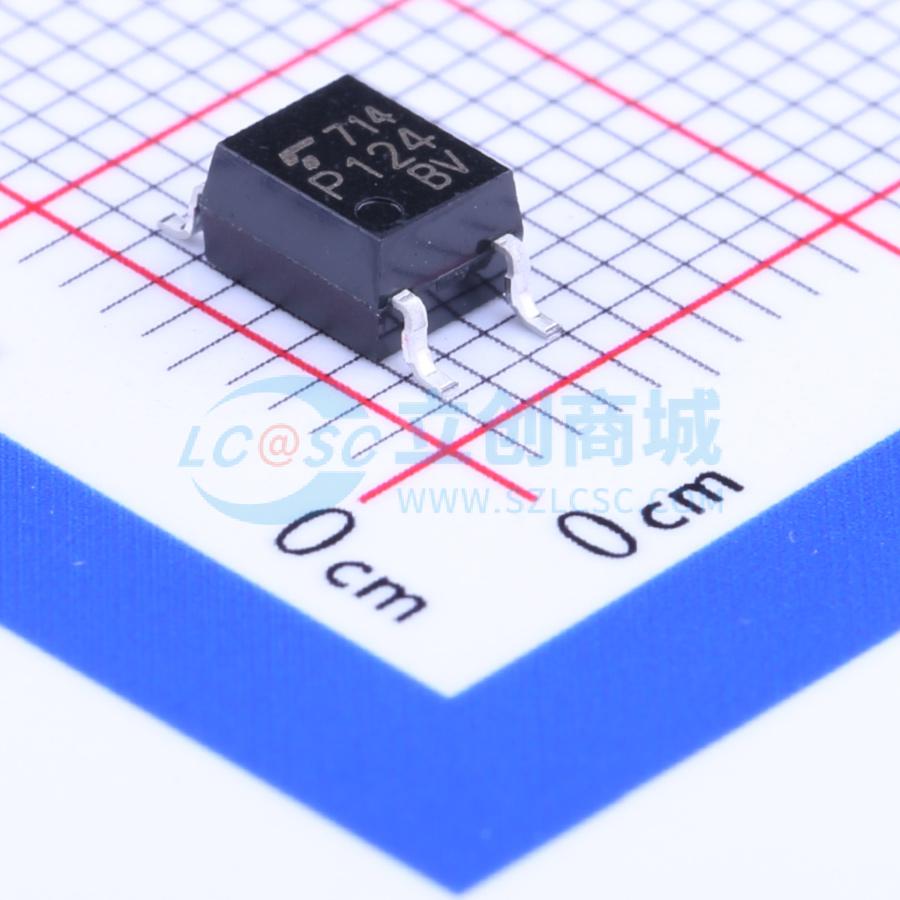

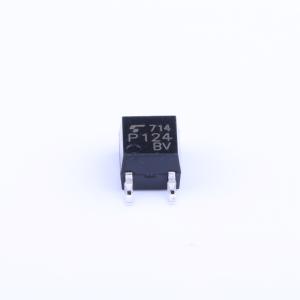

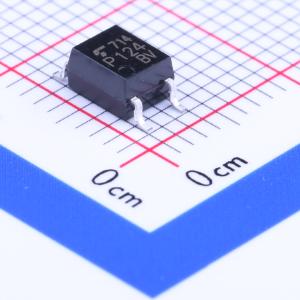

TLP124(BV-TPL,F)

DC输入隔离电压(rms):3750V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 东芝小型扁平耦合器TLP124是一款小外形耦合器，适用于表面贴装组装。TLP124由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。集电极 - 发射极电压：最小80 V
品牌名称: TOSHIBA(东芝)
商品型号: TLP124(BV-TPL,F)
商品编号: C7083
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	400mV@0.5mA,1mA
	上升时间(tr)	8us@2mA,100Ω
	下降时间	8us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	1200%
	正向电流(If)	20mA

商品概述

东芝小型扁平耦合器TLP124是一种小外形耦合器，适用于表面贴装组装。TLP124由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。集电极 - 发射极电压：最小80 V。电流传输比：最小100%。等级BV：最小200%。隔离电压：最小3750Vrms。获UL认证：UL1577，档案编号E67349

商品特性

小外形耦合器，适用于表面贴装组装
由一个与砷化镓红外发光二极管光耦合的光电晶体管组成
集电极 - 发射极电压：最小80 V
电流传输比：最小100%
等级BV：最小200%
隔离电压：最小3750Vrms
获UL认证：UL1577，档案编号E67349

应用领域

办公设备
可编程控制器
交流/直流输入模块
电信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	-
	输出类型	光电三极管
	正向压降(Vf)	1.15V
	输出电流	50mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	80V
